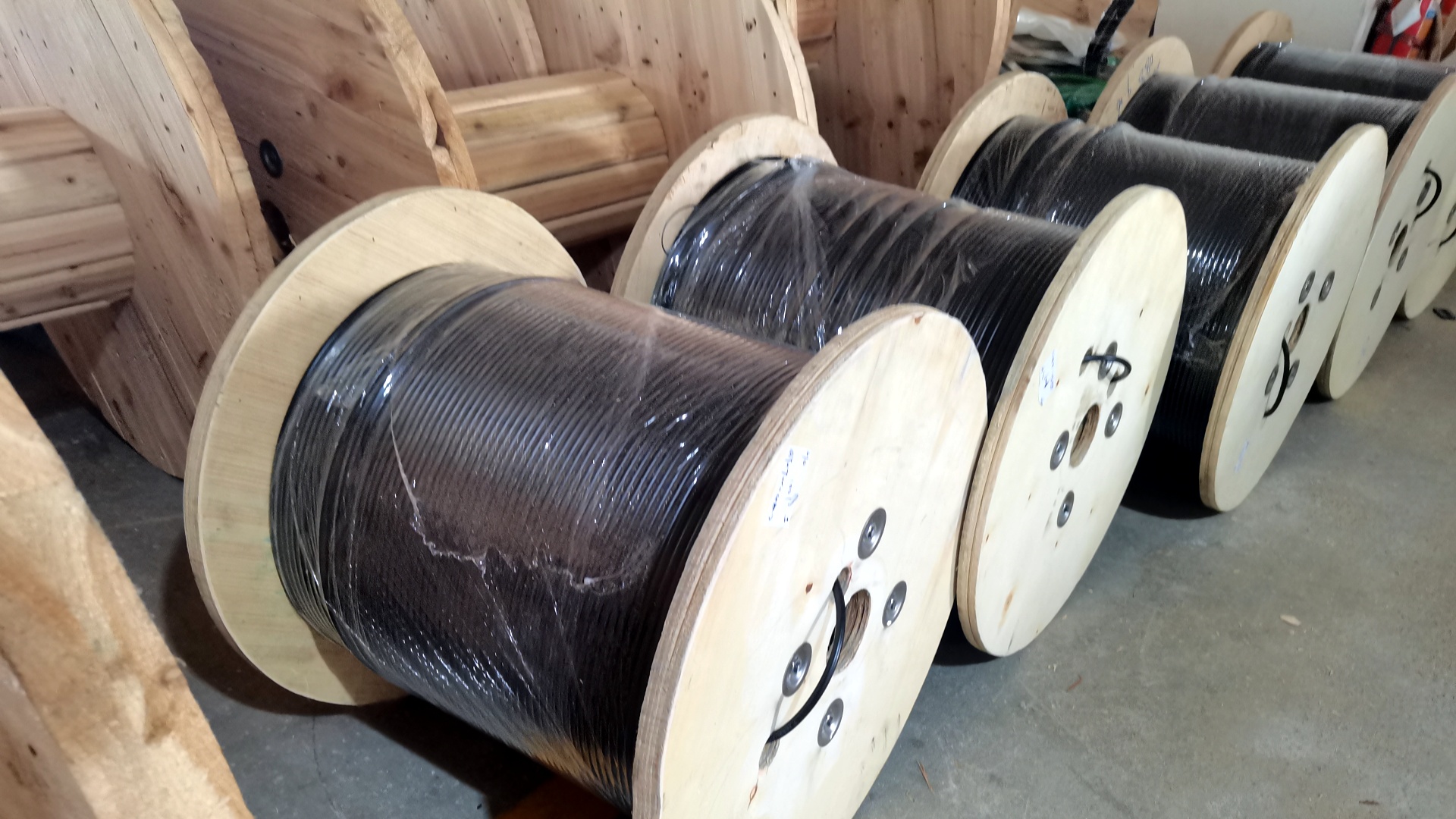

El cable de fibra óptica blindado con cinta de acero (STA) es una estructura de cable reforzada diseñada para entornos subterráneos en los que la protección mecánica es fundamental. A diferencia de los cables estándar para exteriores, que se basan principalmente en el grosor de la cubierta y en materiales que bloquean el agua, los cables STA incorporan una capa de cinta de acero corrugada que rodea el núcleo, formando una barrera física contra la compresión, los daños por roedores y los impactos externos.

En las infraestructuras modernas de banda ancha, especialmente en los despliegues rurales y de soterramiento directo, el blindaje con cinta de acero desempeña un papel fundamental en la estabilidad de la red a largo plazo.

Para una visión técnica más amplia de las estructuras subterráneas y los entornos de despliegue, consulte la guía completa sobre cable subterráneo de fibra óptica tipos y aplicaciones

1. Estructura del cable de fibra blindado con cinta de acero

Un cable subterráneo STA típico incluye:

• Fibras ópticas (monomodo o multimodo)
• Tubo suelto relleno de gel bloqueador de agua
• Elementos de resistencia (FRP o alambre de acero)
• Funda interior
• Capa de blindaje de cinta de acero corrugado
• Cubierta exterior de PE o LSZH

La cinta de acero corrugado se enrolla longitudinalmente alrededor de la vaina interior y, en ocasiones, se adhiere para aumentar la rigidez. Esta barrera metálica aumenta significativamente la resistencia al aplastamiento en comparación con las construcciones no blindadas.

2. Por qué se utiliza la armadura de cinta de acero bajo tierra

Protección contra roedores

Los roedores son una de las principales causas de avería en los cables subterráneos. Las cubiertas de PE estándar por sí solas no pueden evitar de forma fiable los daños por roedores en las zonas rurales.

En las zonas de alto riesgo, los contratistas suelen especificar cable de fibra óptica resistente a roedores para aplicaciones de enterrado directo
porque la capa de cinta de acero actúa como disuasor mecánico.

Resistencia al aplastamiento y al impacto

La presión del suelo subterráneo, las cargas pesadas de los vehículos y las excavaciones accidentales generan fuerzas de compresión. La armadura de cinta de acero distribuye estas fuerzas y protege las fibras internas de las pérdidas por microflexión.

Esto es especialmente importante en métodos de construcción de cables de fibra óptica enterrados directamente cuando el cable no esté apantallado por un conducto.

Estabilidad estructural a largo plazo

Con el tiempo, el desplazamiento y la compactación del suelo pueden someter a tensión los cables subterráneos. La capa blindada mejora la estabilidad dimensional y reduce la deformación a largo plazo.

3. Cinta de acero blindada frente a alambre de acero blindado

La armadura de cinta de acero (STA) y la armadura de alambre de acero (SWA) no son idénticas.

La STA se utiliza mucho en redes subterráneas terrestres, mientras que la SWA suele seleccionarse para entornos de alta tensión o submarinos.

Si el proyecto implica cruces costeros o despliegue marino, las estructuras de cable más cercanas a sistemas de protección de cables submarinos de fibra óptica puede ser más apropiado.

4. 4. Consideraciones sobre la instalación

Aunque los cables blindados son mecánicamente más resistentes, su correcta instalación sigue siendo esencial.

Mantener un radio de curvatura adecuado

La cinta de acero reduce la flexibilidad en comparación con los cables no armados. Los instaladores deben respetar la radio de curvatura mínimo para cable de fibra óptica blindado en instalaciones en zanja para evitar tensiones internas en las fibras.

Requisitos de conexión a tierra

Dado que la cinta de acero es conductora, puede ser necesaria una conexión a tierra en función de los códigos eléctricos locales. Una conexión a tierra adecuada reduce los riesgos potenciales de rayos o tensiones inducidas.

Coordinación de la profundidad de enterramiento

Incluso con protección blindada, la planificación de la profundidad sigue siendo crítica. Las directrices de profundidad de enterramiento para diferentes terrenos se describen en profundidad de enterramiento recomendada para cables subterráneos de fibra óptica y deben tenerse en cuenta durante la ingeniería de la ruta.

5. Ventajas del cable de fibra blindado con cinta de acero

Gran resistencia a los daños causados por roedores
Mayor resistencia al aplastamiento
Apto para enterramiento directo
Rentable en comparación con SWA
Larga vida útil en entornos rurales y agrícolas

Para los compradores que evalúan la durabilidad estructural y el equilibrio de costes a largo plazo, los cables STA representan un compromiso práctico entre flexibilidad y protección.

6. Cuándo elegir cables armados con cinta de acero

El cable de fibra blindado con cinta de acero se recomienda cuando:

• Despliegue en proyectos rurales de banda ancha
• Instalación en suelo rocoso o inestable
• Evitar el conducto para reducir costes
• Trabajar en entornos propensos a los roedores
• Ampliación de rutas troncales de larga distancia

En las situaciones de planificación de redes en las que los sistemas de conductos no son viables, la selección de tipos de cables reforzados alineados con normas de despliegue de redes subterráneas de fibra óptica de larga distancia ayuda a garantizar la resistencia mecánica en recorridos prolongados.

7. Errores comunes

“El blindaje sustituye a una instalación adecuada”

Incorrecto. El blindaje mejora la protección pero no elimina la necesidad de:

• Cimentación correcta de la zanja
• Instalación de cinta de advertencia
• Cumplimiento de la separación de servicios
• Compactación controlada del relleno

“El cable blindado no puede utilizarse en conductos”

También es incorrecto. Los cables STA pueden instalarse dentro de conductos si se desea una protección adicional, aunque debe tenerse en cuenta la flexibilidad.

8. 8. Consideraciones económicas

Los cables con armadura de cinta de acero cuestan más que los cables con cubierta de PE sin armadura, pero bastante menos que los diseños con armadura de alambre de acero.

El coste incremental suele justificarse al comparar los posibles gastos de reparación por daños causados por roedores o fallos accidentales de compresión.

Conclusión

El cable de fibra óptica blindado con cinta de acero está diseñado específicamente para entornos subterráneos en los que la durabilidad mecánica y la protección contra roedores son esenciales. Al incorporar una barrera de acero corrugado bajo la cubierta exterior, los diseños STA proporcionan una mayor resistencia al aplastamiento, manteniendo al mismo tiempo una flexibilidad de instalación manejable.

Cuando se combinan con una profundidad de enterramiento correcta, un radio de curvatura controlado y unas prácticas de puesta a tierra adecuadas, los cables armados con cinta de acero ofrecen un rendimiento a largo plazo en proyectos de infraestructuras de enterramiento directo.
