Esta guía ofrece una visión completa de la tecnología de cable de fibra soplado con aire, incluidos los principios de funcionamiento, los tipos de cable, las directrices de selección, las aplicaciones y la escalabilidad futura.
Cable de fibra soplado por aire Introducción
A medida que las redes de fibra óptica se expanden rápidamente para satisfacer las crecientes demandas de banda ancha, ciudades inteligentes y conectividad empresarial, se hace urgente la necesidad de soluciones de despliegue escalables y rentables. El cable de fibra óptica soplado por aire, también conocido como ABF (Air Blown Fiber), se ha convertido en una tecnología estratégica para los constructores de redes que buscan flexibilidad, velocidad y una interrupción mínima durante la expansión.
A diferencia de las instalaciones de fibra convencionales, los sistemas de soplado de aire permiten instalar cables de fibra bajo demanda a través de microconductos utilizando aire comprimido. Este enfoque modular reduce la inversión inicial, permite el despliegue "pay-as-you-grow" y es especialmente adecuado para FTTH (fibra hasta el hogar), FTTB, redes metropolitanas, campus y centros de datos.
Tipo de cable de fibra de tres soplados de aire
En este artículo, analizaremos el principio de funcionamiento de la fibra por soplado de aire, sus ventajas, las aplicaciones más comunes y los principales tipos de cables por soplado de aire que ofrecemos, entre ellos EPFU, Cable soplado de aire Super Mini Uni-tube, y Cable soplado con aire de 24-288 núcleos.
Estructura de cable de fibra soplado EPFU
En Cable de fibra soplado EPFU es un cable ultraligero y miniaturizado diseñado para la instalación de microductos mediante técnicas de soplado de aire. Presenta una estructura sencilla y compacta optimizada para el despliegue de fibra de alto rendimiento en redes FTTx y de acceso.
Características estructurales:
- Opciones de 2、4、6、8 y 12 fibras.
- Estructura estable, buen rendimiento mecánico y térmico.
- Diseñado con ranuras especiales para avanzar la distancia de soplado.
- Ligereza y rigidez adecuadas, instalación repetida.
- Diseñado sin gel, de fácil decapado y manipulación.
- Mayor ventaja de costes en comparación con el producto tradicional.
- Accesorios completos, menos mano de obra, menor tiempo de instalación.
Super mini uni-tube cable de fibra soplado por aire estructura
Características estructurales:
- Tubo suelto de material complejo especial, reduce la contracción del tubo en frío.
- Equilibrio preciso de la longitud de las fibras, estabilidad mecánica y de temperatura.
- Un control técnico especial evita que la funda se arrugue durante la instalación.
- Estructura Innovación en la vaina, mejorando el rendimiento de soplado.
2-144 conductores de cable soplado estructura
Características estructurales:
- Óptima estructura del cable, alta densidad de fibras.
- Equilibrio preciso de la longitud de la fibra, garantiza un rendimiento estable.
- Sin gel en el núcleo del cable para bloquear el agua, con bajas emisiones de carbono y respetuoso con el medio ambiente.
- Estructura Innovación en la vaina, mejorando el rendimiento de soplado.
¿Cómo elegir el cable de fibra soplado?
Distancia de soplado del cable
| Distancia | Cable recomendado |
|---|---|
| Corto (≤ 500 m) | EPFU - ultraligero, ideal para la última entrega a los usuarios |
| Medio (500 m - 1,5 km) | Super Mini Uni-tubo - buen equilibrio entre tamaño y capacidad |
| Largo (≥ 1,5 km) | Cable soplado de 24-144 conductores - optimizado para redes troncales de larga distancia |
Requisitos de recuento de fibras
| Demanda de fibra | Cable recomendado |
|---|---|
| 1-12 núcleos | EPFU |
| 12-24 núcleos | Super Mini Uni-tubo |
| 24-144 núcleos | Cable soplado de 24-144 conductores |
Compatibilidad de tamaños de conductos
| Diámetro interior del microducto | Tipo de cable adecuado |
|---|---|
| 3-5 mm | EPFU |
| 5-8 mm | Super Mini Uni-tubo |
| 10-14 mm | Cable soplado de 24-144 conductores |
Escenario de aplicación
| Escenario | Cable sugerido |
|---|---|
| FTTH última milla / caída final | EPFU |
| Distribución en edificios y plantas | Super Mini Uni-tubo |
| Red troncal / metropolitana / de campus | Cable soplado de 24-144 conductores |
Con diferentes tipos de cables de fibra soplados por aire disponibles, la selección de la solución adecuada depende de la distancia de soplado, el número de fibras, el tamaño del microducto y el escenario de aplicación.
Para una guía de selección detallada, lea Cómo elegir el cable de fibra soplado adecuado

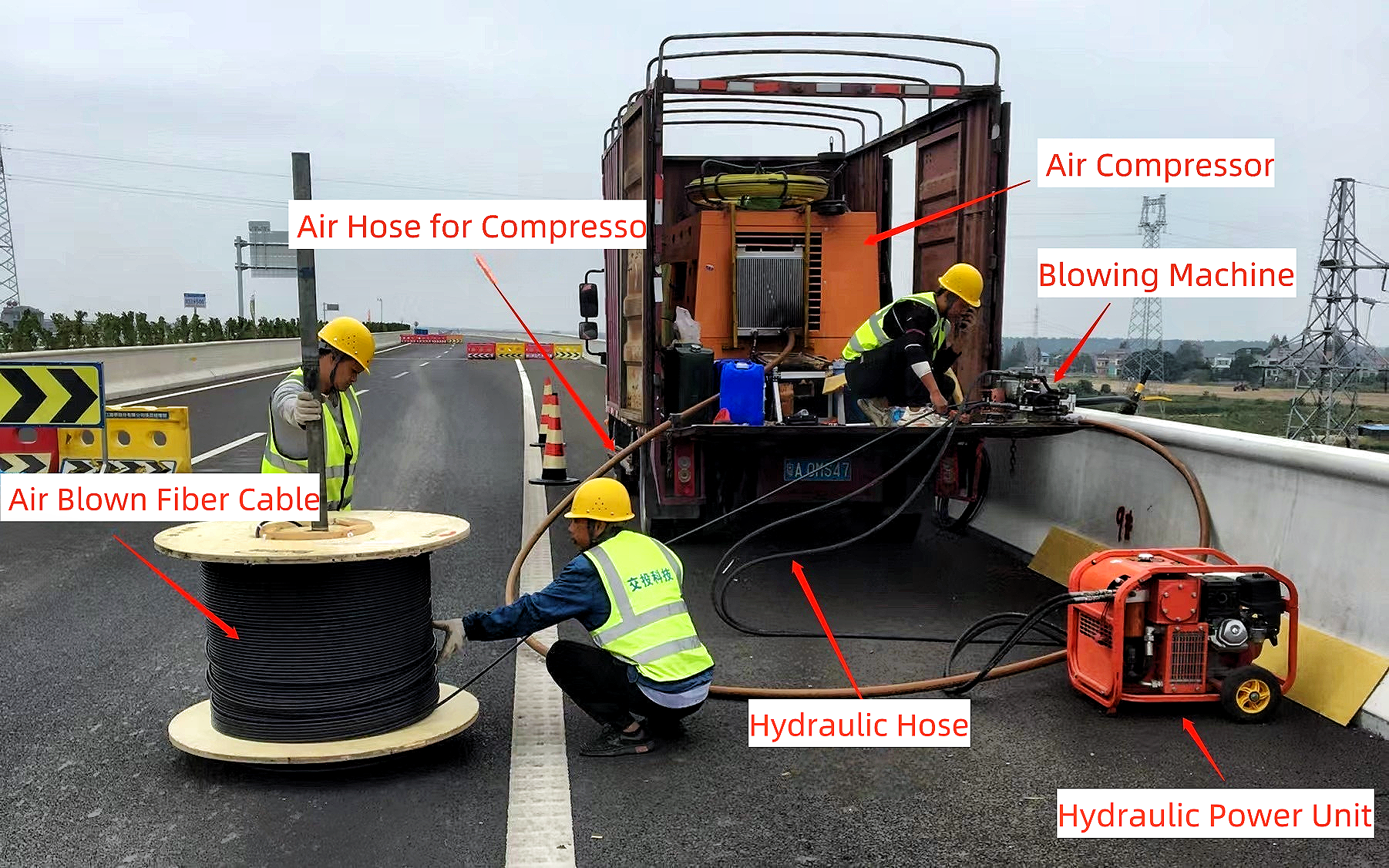

¿Cómo funciona el cable de fibra soplado?
La fibra soplada con aire se instala mediante un proceso que implica:
- Colocación de microductos en el suelo, paredes, techos o conductos existentes.
- Conexión del equipo de soplado en el punto de entrada del sistema de conductos.
- Soplado del cable de fibra mediante aire a presión o alimentación mecánica.
- Supervisión del movimiento de los cables para garantizar su entrega segura en el lugar de destino.
- Normalmente, los cables pueden volar hasta 1000-2000 metros en un solo recorrido, dependiendo de la calidad del conducto, el terreno y la estructura del cable.
Equipos utilizados para la instalación de cables de fibra óptica soplados por aire
| Nombre del equipo | Descripción | Ámbito de aplicación |
|---|---|---|
| Máquina sopladora de conductos | Se utiliza en proyectos de redes troncales de larga distancia para soplar microductos en conductos principales; también es adecuada para soplar cables de fibra con un diámetro exterior superior a 14 mm. | Diámetro exterior del microducto: 9-22 mmDiámetro exterior del conducto principal: 20-60 mm |
| Sopladora Minijet 400 | Adecuado para soplar microcables con 144 fibras o más en conductos. Ideal para la instalación de cables de gran capacidad. | Diámetro del cable: 4-16 mmDiámetro exterior del conducto: 8-40 mm |
| Compresor de aire pequeño | Genera aire a alta presión para la instalación de microcables. | Caudal de aire: 0,8-1,2 m³/minPresión: 6-12 bar |
| Compresor de aire grande | Proporciona un alto volumen de aire y presión para la instalación de microductos, adecuado para soplado a larga distancia. | Caudal de aire: 10-15 m³/minPresión: 8-12 bar |
Ventajas del cable de fibra soplado por aire
1. Despliegue escalable
Con los conductos preinstalados, la fibra puede añadirse sólo cuando sea necesario, lo que resulta ideal para FTTH y futuros escenarios de crecimiento.
2. Eficiencia de costes
No es necesario invertir en todas las fibras durante la construcción inicial. Reduzca el CAPEX y alinee la inversión con la activación real del cliente.
3. Instalación rápida y sencilla
Soplar fibra a través de microductos es más rápido que tirar de cables tradicionales. Esto reduce la mano de obra y el tiempo in situ.
4. 4. Interrupción mínima
No es necesario excavar ni abrir zanjas tras la instalación de los conductos, algo esencial en ciudades, zonas históricas o campus.
5. Infraestructuras preparadas para el futuro
A medida que crece la demanda de datos, se pueden soplar nuevos cables (mayor número de fibras, mejor rendimiento) sin sustituir la red de conductos.
6. Respetuoso con el medio ambiente
Los sistemas de conductos modulares y reutilizables reducen los residuos de material y el impacto ambiental a lo largo del tiempo.
Aplicaciones del cable de fibra soplado por aire
FTTH (fibra hasta el hogar)、FTTB (Fibra hasta el edificio)、FTTO (Fibra hasta la oficina)
Redes de campus、Interconexiones de centros de datos、Redes metropolitanas y de acceso
Comunicaciones ferroviarias, de autopistas y túneles、Sistemas de comunicaciones militares o de emergencia
Su flexibilidad la hace ideal tanto para entornos urbanos densos como para redes rurales remotas en las que la expansión se produce gradualmente.
Preguntas frecuentes sobre el cable de fibra soplado
P1: ¿Se pueden instalar cables soplados en el exterior?
Sí. Nuestros cables soplados por aire están disponibles con cubiertas resistentes a la intemperie adecuadas para aplicaciones enterradas directamente, en conductos o aéreas.
P2: ¿Qué equipo se necesita para instalar fibra por soplado de aire?
Necesita una máquina de soplado de fibra, un compresor de aire y conectores para conductos. Nuestro equipo puede recomendarle herramientas o socios adecuados.
P3: ¿Estos cables cumplen las normas internacionales?
Sí. Todos nuestros cables soplados por aire se fabrican de acuerdo con las normas IEC, ITU-T e ISO/IEC.
P4: ¿Puedo aumentar el número de fibras en el futuro?
Absolutamente. Basta con soplar los nuevos cables por los conductos sobrantes sin interrumpir la red existente.
Conclusión del cable de fibra soplado por aire
El cable de fibra soplado con aire es más que un método de instalación: es una estrategia preparada para el futuro para construir redes de fibra óptica de alto rendimiento. Tanto si está desplegando FTTH en nuevos desarrollos como actualizando la red troncal de una ciudad, nuestros cables EPFU, Super Mini Uni-tube y 24-288 Core Air Blown ofrecen soluciones flexibles, escalables y rentables.
