Introducción
A caja de terminación de fibra óptica es un componente básico de las redes de fibra óptica modernas, ya que proporciona un punto seguro y organizado para la terminación, el empalme y la distribución de la fibra. Está muy extendido en redes FTTH, FTTB y otras redes de acceso para garantizar una transmisión estable de la señal desde los cables troncales hasta los usuarios finales.
En proyectos reales, los ingenieros suelen dudar entre varios tipos de cajas de fibra en la capa de acceso. Una pregunta habitual es si es más adecuada una caja de terminación o una caja de distribución de fibra para un escenario determinado. Esta confusión suele deberse al solapamiento de funciones en despliegues de FTTH a pequeña y mediana escala, en los que ambas cajas pueden parecer similares a primera vista.
Esta guía explica qué es una caja de terminación de fibra óptica, cómo funciona en la práctica, dónde suele instalarse y cómo elegir el modelo adecuado para los distintos entornos de red.
¿Qué es una caja de terminación de fibra óptica?

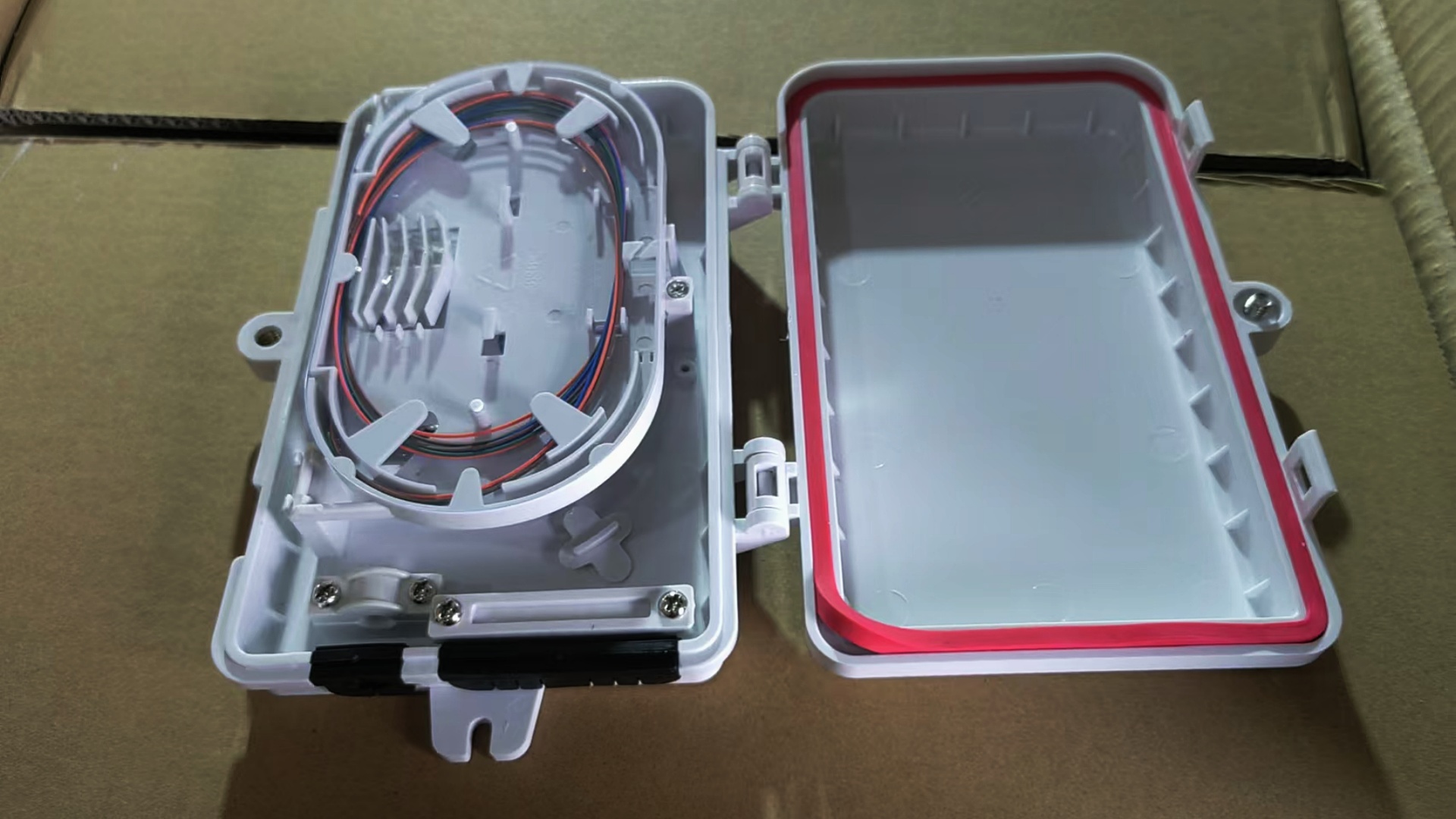

Una caja de terminación de fibra óptica es una caja diseñada para terminar cables de fibra óptica entrantes y distribuir señales ópticas a cables de bajada o cables de conexión. Integra el empalme de fibra, la gestión de adaptadores y la protección de cables en una unidad compacta.
En las redes de acceso FTTH, este tipo de envolvente suele denominarse Caja de terminación FTTH y suele instalarse cerca del usuario final, como en el interior de apartamentos, pasillos o áreas de distribución de edificios. En este punto de la red, la caja sirve de interfaz entre las fibras de alimentación y los cables de bajada de abonado, lo que facilita mucho el acceso, las pruebas y el mantenimiento.
Funciones clave de una caja de conexiones de fibra óptica
- Terminación de fibra: Proporciona un punto final estable para las fibras ópticas
- Empalmes y protección: Protege los empalmes por fusión o mecánicos dentro de bandejas específicas
- Gestión de la fibra: Mantiene un radio de curvatura adecuado y un trazado organizado
- Distribución: Enruta las señales ópticas a los usuarios finales o a los equipos posteriores.
- Protección de la red: Protege las fibras del polvo, la humedad y los daños mecánicos
Estructura y componentes principales
Una caja de terminación de fibra óptica típica consta de varias piezas funcionales que trabajan juntas para proteger y gestionar las fibras.
Recinto
La carcasa suele ser de ABS, PC o materiales metálicos, que ofrecen resistencia mecánica y protección medioambiental. Los modelos de interior se centran en el tamaño compacto y la apariencia, mientras que los de exterior hacen hincapié en la estanqueidad y la durabilidad.
Bandeja de empalme
Las bandejas de empalme están diseñadas para sujetar y proteger los empalmes de fusión, evitando tensiones y dobleces accidentales. Los diseños de bandejas apilables permiten una mayor capacidad de fibra cuando es necesario.
Panel adaptador
El panel adaptador admite adaptadores SC, LC, FC o ST para conectar patch cords o cables de bajada. En algunas aplicaciones FTTH, la disposición interna está diseñada con suficiente espacio y flexibilidad de enrutamiento para alojar divisores PLC. Esto permite dividir las señales ópticas directamente dentro de la caja de terminación, reduciendo la necesidad de cajas de distribución adicionales y simplificando la topología de la red.
Sistema de entrada y fijación de cables
Los puertos de entrada de cables, las arandelas de sellado y los componentes de alivio de tensión garantizan que los cables entrantes y salientes se fijen de forma segura a la vez que se mantiene la protección medioambiental.
Tipos de cajas de terminación de fibra óptica
Cajas de conexiones para interior y exterior
Las cajas de terminación de fibra óptica se clasifican principalmente en función del entorno de instalación. La elección correcta depende de la exposición al polvo, la humedad, la luz solar y la tensión mecánica.
La selección de la caja de conexiones adecuada depende en gran medida de las condiciones ambientales. Las cajas instaladas en el interior de edificios suelen dar prioridad a un tamaño compacto y un aspecto limpio, mientras que las expuestas a condiciones exteriores deben soportar la humedad, el polvo y la luz solar. Comprender estas diferencias desde el principio ayuda a evitar fallos prematuros y sustituciones innecesarias en fases posteriores del proyecto.
Los modelos de interior se suelen utilizar en viviendas, oficinas y pasillos, mientras que los modelos de exterior están diseñados para paredes, postes e instalaciones en la calle. en viviendas, oficinas y pasillos, mientras que los modelos de exterior están diseñados para paredes, postes e instalaciones en la calle.
Capacidad de la caja de conexiones
Las cajas de terminación están disponibles en varias capacidades de fibra, que suelen incluir 2, 4, 8, 12 y 24 núcleos. Elegir la capacidad adecuada no solo tiene que ver con la demanda actual, sino también con la expansión futura.
En muchos proyectos, un dimensionamiento incorrecto conduce a una sustitución prematura. En muchos proyectos, un dimensionamiento incorrecto conduce a una sustitución prematura o a complejas modificaciones. Planificar la capacidad basándose únicamente en la demanda actual no suele dejar espacio para futuros abonados o actualizaciones del servicio. Una comprensión clara de cómo se escala la capacidad de fibra desde pequeñas cajas de 2 núcleos hasta diseños más grandes de 24 núcleos ayuda a equilibrar la inversión inicial con la flexibilidad a largo plazo.
Aplicaciones
Las cajas de terminación de fibra óptica se utilizan ampliamente en redes de acceso y distribución:
- Redes de acceso FTTH y FTTB
- Edificios residenciales y chalés
- Oficinas comerciales y salas de datos
- Armarios de telecomunicaciones y puntos de distribución exteriores
En los despliegues de varias viviendas, especialmente edificios de apartamentos y proyectos MDU, Las cajas de terminación proporcionan una interfaz organizada entre los cables de alimentación y los cables de acometida individuales.
Cómo elegir la caja de conexiones de fibra óptica adecuada
La selección de la caja de terminación de fibra óptica correcta requiere un equilibrio entre los requisitos técnicos y las condiciones de instalación.
Entre los factores clave figuran:
- Número de fibras y margen de expansión necesarios
- Entorno de instalación interior o exterior
- Tipo de adaptador (SC/APC, SC/UPC, LC, etc.)
- Tipo de cable (cable de bajada, cable de interior, cable blindado)
- Nivel de protección requerido (grado IP)
La planificación de la capacidad suele subestimarse en las primeras fases de diseño. La elección de la capacidad de la caja de conexiones (2-24 núcleos) puede reducir significativamente las futuras repeticiones e interrupciones del servicio.
Consejos de instalación y mantenimiento
Incluso una caja de conexiones de alta calidad puede no funcionar como se espera si la instalación no se realiza correctamente.
La fijación incorrecta de los cables, un doblado excesivo o un sellado deficiente son problemas habituales. Muchos problemas de rendimiento observados tras el traspaso de la red pueden atribuirse a la calidad de la instalación más que al diseño del producto. Problemas como un doblado excesivo, un alivio de tensión deficiente o un sellado inadecuado pueden no ser visibles de inmediato, pero pueden afectar a la fiabilidad a largo plazo. Por tanto, prestar atención a los procedimientos de instalación correctos es tan importante como elegir el modelo de caja de terminación adecuado.
Las mejores prácticas generales incluyen:
- Pelado y limpieza adecuados de los cables
- Mantener un radio de curvatura mínimo
- Sujeción de cables con descarga de tracción
- Etiquetado claro para el mantenimiento
- Inspección periódica de las cajas exteriores
Ventajas de las cajas de terminación de fibra óptica de alta calidad
- Mejora de la estabilidad de la red y del rendimiento óptico
- Instalación y mantenimiento más sencillos
- Menor riesgo de daños en las fibras
- Larga vida útil en interiores y exteriores
- Diseño escalable para el futuro crecimiento de la red
Preguntas frecuentes sobre las cajas de terminación de fibra óptica
¿Cuál es la diferencia entre una caja de terminación de fibra y una caja de distribución de fibra?
Esta es una de las preguntas más frecuentes en el diseño de redes de acceso.
¿Se pueden utilizar cajas de terminación de fibra óptica en el exterior?
Sí. Los modelos de exterior están diseñados específicamente con estructuras selladas y materiales resistentes a los rayos UV.
¿Cuántas fibras puede soportar una caja de conexiones?
La mayoría de los modelos estándar admiten entre 2 y 24 núcleos, dependiendo de la disposición interna y del diseño de la bandeja de empalme.
¿Qué problemas se suelen encontrar en las cajas de terminación?
Muchos de los problemas que surgen in situ pueden evitarse. La mayoría de los problemas encontrados sobre el terreno no están causados por la propia caja de terminación, sino por la exposición ambiental o los detalles de la instalación. Problemas como la entrada de humedad, la contaminación del conector o la tensión accidental de la fibra tienden a aparecer con el tiempo si se ignoran las medidas preventivas.
Conclusión
Aunque de pequeño tamaño, la caja de terminación de fibra óptica desempeña un papel fundamental en la fiabilidad y el mantenimiento de la red de acceso. Conociendo su estructura, tipos, aplicaciones y requisitos de instalación, los diseñadores e instaladores de redes pueden mejorar considerablemente los resultados de los proyectos.
Como fabricante profesional de fibra óptica con más de 20 años de experiencia, ofrecemos una gama completa de cajas de terminación de fibra óptica de interior y exterior para proyectos de FTTH y redes de acceso.
