Introducción
Desplegar la fibra en un edificio de apartamentos es muy diferente de conectar una vivienda unifamiliar. En un despliegue residencial de FTTH, un cliente suele significar un cable de bajada y un punto de terminación. En una unidad de viviendas múltiples (MDU), un solo edificio puede requerir docenas -o incluso cientos- de conexiones de fibra, todas ellas tendidas a través de pasillos compartidos, conductos ascendentes y armarios de telecomunicaciones.
Por eso, elegir el caja de terminación de fibra para un edificio de apartamentos no es una decisión baladí. Si el tamaño de la caja es insuficiente, está mal colocada o es difícil de mantener, el resultado suele ser el mismo: tendido desordenado, curvas cerradas, repeticiones e interrupciones del servicio durante las actualizaciones.
Esta guía explica cómo se utiliza una caja de terminación en edificios de apartamentos, dónde se instala normalmente, cómo dimensionarla correctamente y qué hay que tener en cuenta para el mantenimiento a largo plazo en redes FTTH de MDU.
¿Qué es una caja de terminación de fibra en una red FTTH de apartamentos?
En un edificio de apartamentos, una caja de conexiones es el recinto donde se juntan y organizan la fibra de alimentación, la fibra de distribución y los cables de bajada de abonado. Puede contener:
- Bandejas de empalme para fibra
- Puertos adaptadores para conectores SC/LC
- Canales de enrutamiento de fibra
- Almacenamiento de latiguillos y fibras sueltas
- Espacio opcional para el divisor PLC (en algunos diseños)
También puede ver este recinto llamado caja de bornes de fibra óptica dependiendo de la región y de las preferencias del cliente. En la práctica, ambos términos se refieren al mismo tipo de receptáculo de punto final FTTH utilizado para terminar, proteger y enrutar las conexiones de fibra.
Por qué los edificios de apartamentos necesitan una planificación diferente de las cajas de terminación
Los proyectos de FTTH en apartamentos plantean problemas de ingeniería únicos:
1) Alta densidad de conexiones
En lugar de 1-2 conexiones de abonado, puede necesitar 8, 16, 24 o más conexiones por planta.
2) Vías de encaminamiento compartidas
Los cables pasan por tubos ascendentes, pasillos, techos y conductos compartidos. Un tendido deficiente afecta a varios clientes.
3) Espacio de instalación limitado
Los espacios de telecomunicaciones de las MDU suelen ser reducidos. Los armarios deben ser compactos, pero también útiles.
4) Actualizaciones y cambios frecuentes
Constantemente hay nuevos inquilinos, nuevos ISP y actualizaciones de fibra. Un punto de terminación debe ser fácil de reabrir, redirigir y ampliar.
Por este motivo, muchos planificadores de redes empiezan por examinar la red completa. caja de conexiones para cable de fibra óptica no sólo la caja en sí, sino también su integración en la arquitectura de distribución del edificio.

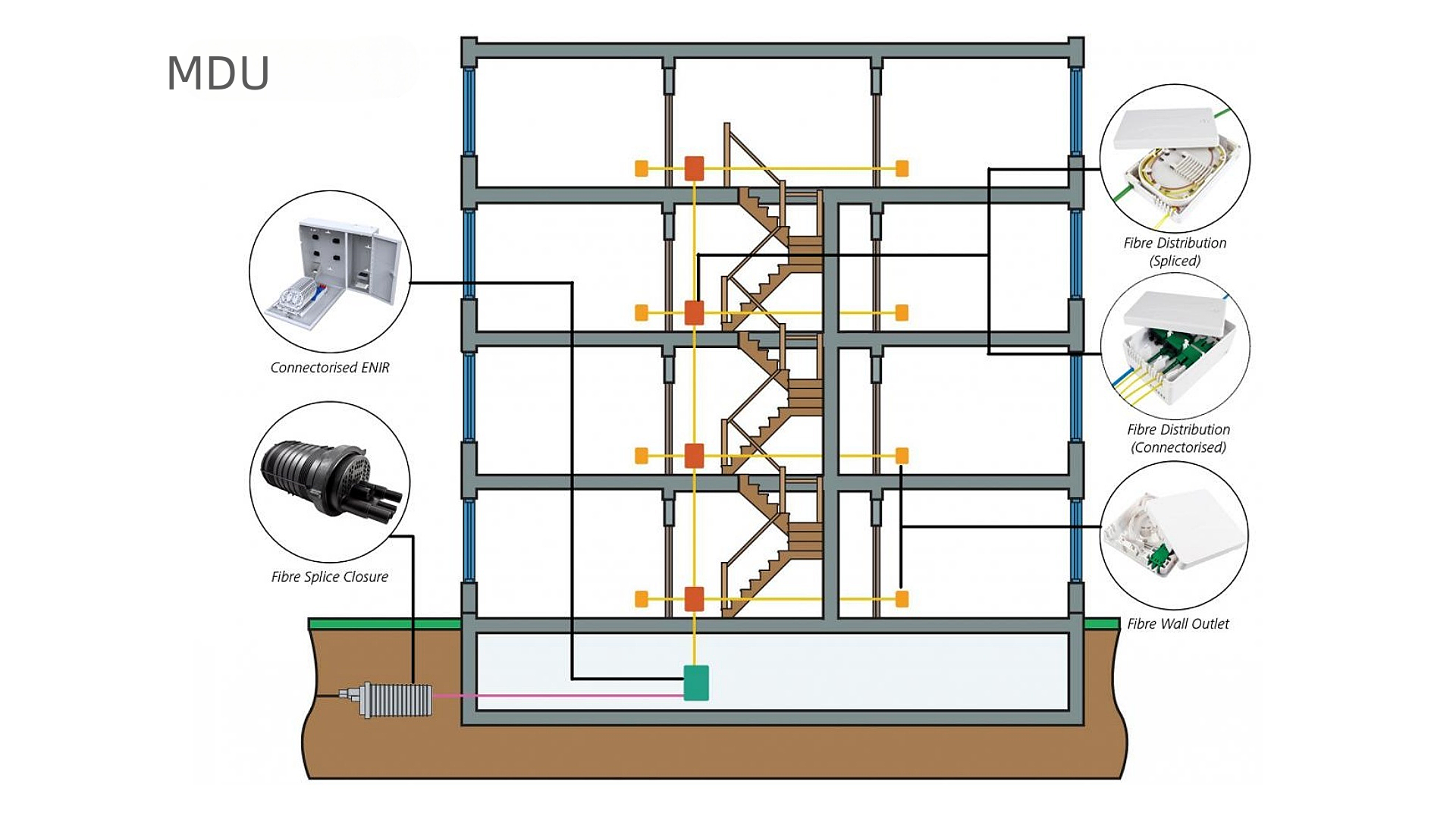

Ubicaciones típicas de las cajas de conexiones en edificios de viviendas
Los edificios de viviendas pueden diseñarse de diferentes maneras según el país, el ISP y la distribución del edificio. Sin embargo, la mayoría de los despliegues FTTH de MDU utilizan uno de los siguientes diseños de terminación.
Opción A: Puntos de terminación planta por planta (la más común)
En este modelo, se instala una caja de conexiones en cada planta, normalmente en:
- armario de telecomunicaciones pasillo
- zona de acceso a la escalera
- armario de servicio
Desde ese punto de terminación de planta, los cables de bajada se dirigen a cada unidad de vivienda de la misma planta.
Este enfoque reduce la longitud del cable de bajada, agiliza la resolución de problemas y evita que una única caja central se sature.
Opción B: Punto de terminación en sótano central (arquitectura simplificada)
Algunos edificios utilizan una gran caja de terminación en el sótano o en la sala principal de telecomunicaciones. Desde allí, las fibras se distribuyen verticalmente a las plantas mediante cables ascendentes.
Esto puede reducir el número de cajas de terminación necesarias, pero requiere un enrutamiento vertical cuidadoso y a menudo resulta en un mantenimiento más complejo cuando varios pisos comparten una ubicación de terminación.
Opción C: Híbrido (Sótano + Subsuelo)
En muchos despliegues FTTH de apartamentos modernos, el edificio utiliza:
- un punto de distribución principal en el sótano
- cajas de conexiones más pequeñas en cada planta
Este enfoque híbrido equilibra la capacidad, la eficiencia de la instalación y la accesibilidad para el mantenimiento.
Planificación de la capacidad de las MDU (El error #1 en la FTTH de apartamentos)
El fallo más común en la selección de cajas de terminación MDU es elegir una caja basándose únicamente en el número de puertos.
Por ejemplo, una caja etiquetada como “16 puertos” puede no soportar realmente 16 caídas de abonados si:
- el espacio de la bandeja de empalme es limitado
- los canales de enrutamiento son demasiado estrechos
- el almacenamiento de holgura es insuficiente
- el radio de curvatura no está protegido
- los latiguillos separadores ocupan la mayor parte del espacio interior
Un diseño correcto de MDU debe empezar siempre por una planificación realista de la capacidad. Si desea conocer el método detallado, consulte nuestra guía sobre planificación de la capacidad de la caja de terminación de fibra óptica, que explica cómo calcular puertos, empalmes y espacio de enrutamiento en proyectos reales.
¿Cuántos puertos necesita por planta?
No existe una respuesta única, pero a continuación se exponen algunos patrones comunes:
Apartamentos pequeños (4-8 unidades por planta)
- Caja de terminación de 8 puertos
- Caja de terminación de 12 puertos (recomendada para capacidad de reserva)
Apartamentos medianos (8-16 unidades por planta)
- Caja de terminación de 16 puertos
- Caja de terminación de 24 puertos si se prevén ampliaciones
Grandes MDU (16-32 unidades por planta)
- Enfoque de distribución de 24 o 48 puertos
- a menudo se combina con un diseño preparado para divisores
Edificios altos
- suelen utilizar varios puntos de terminación por planta o zona
- pueden incluir cajas separadas para divisores y terminaciones
En muchos casos, los instaladores sobredimensionan intencionadamente el 20-30% para permitir la reterminación, puertos de repuesto y futuras ampliaciones.
Gestión de empalmes y encaminamiento de la fibra en las MDU
Los edificios de apartamentos no perdonan cuando se trata de enrutar la fibra. Una vez que el edificio está ocupado, los técnicos no pueden rehacer fácilmente la instalación sin molestar a los inquilinos.
Una buena caja de terminación para una MDU debe soportar:
- despejar los puntos de entrada de cables
- canales de enrutamiento separados para fibras de alimentación y de bajada
- almacenamiento adecuado de la holgura
- fuerte control del radio de curvatura
- diseño estable de la bandeja de empalme
Aquí es donde terminación de fibra la calidad se vuelve crítica. Un enrutamiento deficiente y el almacenamiento incontrolado de holguras suelen provocar microcurvaturas y problemas de atenuación a largo plazo, incluso cuando se supera la prueba OTDR inicial.
¿Deben las cajas de terminación de apartamentos incluir divisores PLC?
En muchas redes PON, los divisores PLC se colocan en armarios de distribución aguas arriba. Pero en algunos proyectos de apartamentos, los divisores se integran más cerca del lado del abonado.
Esto puede ser útil cuando:
- desea menos puntos de distribución aguas arriba
- desea un despliegue compacto por planta
- el edificio dispone de salas de telecomunicaciones limitadas
- el ISP quiere mejoras modulares piso por piso
Sin embargo, la integración del divisor requiere espacio adicional y un trazado cuidadoso de los latiguillos del divisor.
Si su proyecto de MDU requiere armarios preparados para divisores, debe utilizar un diseño específico para caja de terminación de fibra óptica con divisor PLC en lugar de forzar una caja de conexiones estándar para adaptarla a un divisor.
Interior vs Exterior: Una realidad común en los apartamentos
Mucha gente asume que las cajas de terminación de los apartamentos son siempre interiores. En realidad, muchos edificios requieren puntos de terminación en entornos semiexpuestos, como:
- sótanos con humedad
- niveles de aparcamiento
- puntos de entrada en paredes exteriores
- zonas de acceso a escaleras con polvo y variación de temperatura
En estos casos, debe elegir el tipo de caja y el grado de protección adecuados. De lo contrario, la condensación y el polvo pueden dañar los conectores, reducir el rendimiento a largo plazo y provocar repetidas llamadas de mantenimiento.
Para una comparación detallada, consulte nuestra guía sobre caja de terminación de fibra óptica para interior frente a caja de terminación de fibra óptica para exterior selección.
Seguridad contra incendios, tipo de cable y conformidad de los edificios
Los edificios de apartamentos suelen tener estrictas normas de seguridad contra incendios, especialmente en:
- corredores
- ejes verticales
- salas de telecomunicaciones compartidas
Esto afecta:
- tipo de cubierta del cable de bajada (LSZH es común)
- material de cerramiento
- requisitos de etiquetado
- prácticas de instalación
Incluso si la caja de terminación es técnicamente correcta, el uso de una cubierta de cable incorrecta o un tendido deficiente a través de espacios ignífugos puede crear problemas de conformidad.
Para los compradores B2B, éste suele ser un factor de compra clave, especialmente en las licitaciones de FTTH de Europa y Oriente Medio.
Consejos de mantenimiento: Lo que realmente necesitan los técnicos
Una caja de conexiones en un edificio de apartamentos se abrirá muchas veces a lo largo de su vida útil. Por lo tanto, debe soportar:
- acceso fácil con herramientas (no frágiles cierres a presión)
- diseño de rotación o volteo estable de la bandeja de empalme
- etiquetado claro de puertos
- adaptador de montaje duradero
- almacenamiento de holgura suficiente para la reconexión
En los proyectos de MDU a largo plazo, los mejores cerramientos son los que simplifican el mantenimiento rutinario, no los que sólo parecen compactos en el catálogo.
Esta es una de las razones por las que muchos contratistas prefieren cerramientos diseñados para terminación de fibra óptica trabajo sobre el terreno, con un trazado claro y una sólida protección del radio de curvatura.
Errores comunes en la selección de cajas de terminación FTTH para apartamentos
Estos son los principales errores que vemos en implantaciones reales:
Elegir sólo por número de puertos
El número de puertos no es capacidad. El espacio de enrutamiento importa.
No hay capacidad disponible
Los proyectos MDU casi siempre se amplían.
Mal control del radio de curvatura
Esto provoca problemas de atenuación a largo plazo.
Utilización de cajas interiores en sótanos húmedos
La humedad y el polvo acaban dañando los conectores.
Sin estrategia de etiquetado
La resolución de problemas se vuelve lenta y propensa a errores.
Integración de splitters sin planificación
Los divisores ocupan espacio y requieren un cableado adecuado.
Lista de comprobación recomendada de cajas de terminación MDU
Antes de elegir una caja de terminación para un edificio de apartamentos, confirme:
- El recuento de puertos coincide con el plan de abonados
- La bandeja de empalmes soporta los empalmes necesarios
- Los canales de enrutamiento permiten una gestión limpia de la fibra
- Las entradas de cables se adaptan a la distribución del suelo
- Si es necesario, hay disponible un espacio divisor opcional
- El tipo de carcasa se adapta a la exposición interior/exterior
- El acceso para el mantenimiento es fácil y repetible
- El área de etiquetado es suficiente
Esta lista de comprobación por sí sola evita la mayoría de los problemas de despliegue.
Conclusión
Los proyectos FTTH de edificios de apartamentos requieren algo más que una caja de terminación básica. La caja de terminación de fibra adecuada debe admitir enrutamiento de alta densidad, gestión de empalmes fiable, preparación para la ampliación y fácil mantenimiento a largo plazo.
Al planificar los puntos de terminación en función de la densidad de abonados, las vías de encaminamiento, los requisitos de los divisores y el entorno de la instalación, los equipos de red pueden construir sistemas FTTH MDU que permanezcan limpios, estables y utilizables durante años.
