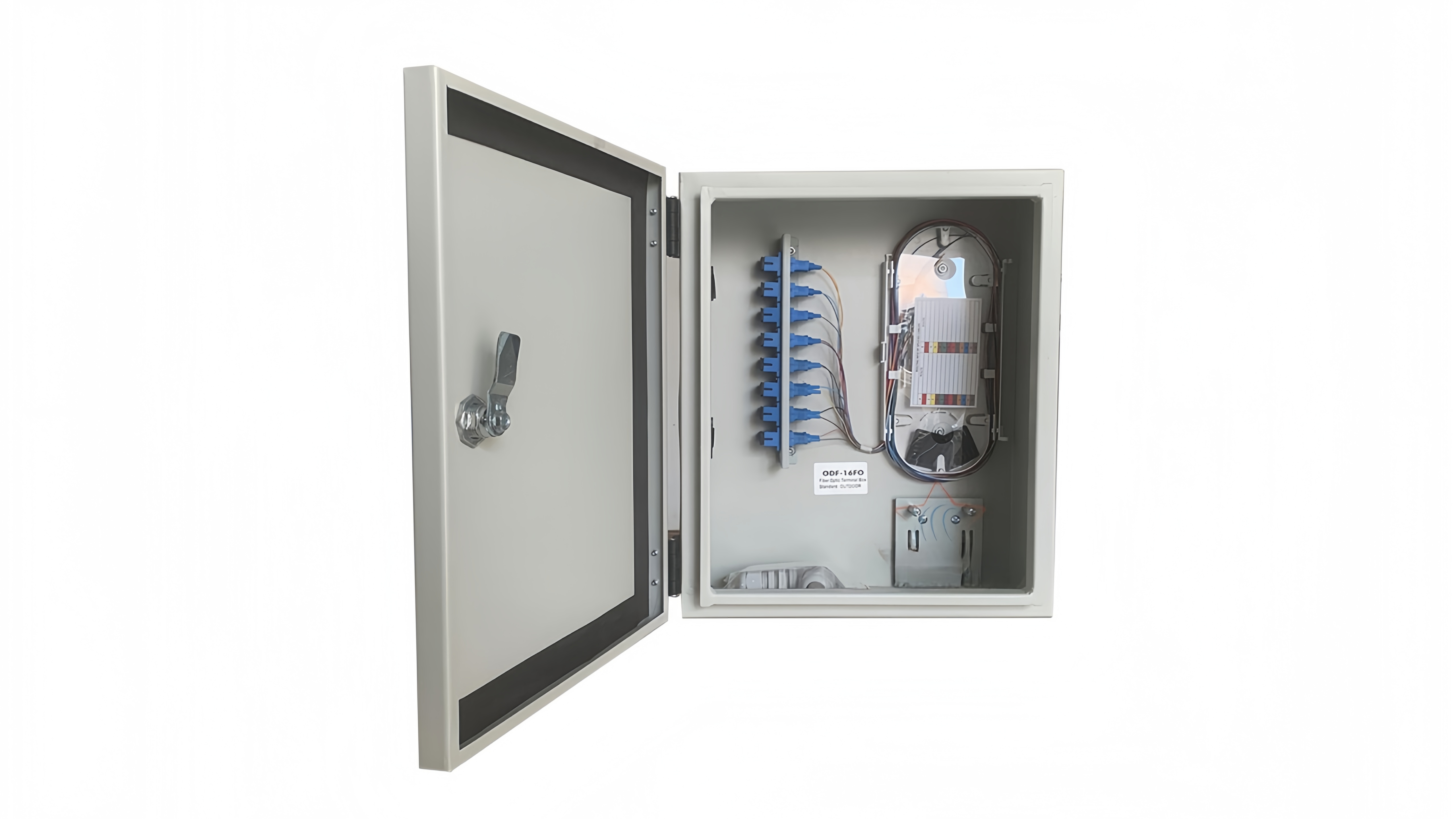

Capacidad de la Caja de Terminación de Fibra: Cómo elegir el tamaño adecuado

Introducción

Elegir la caja de terminación de fibra óptica correcta no se trata solo de la protección interior vs. exterior o del material de la carcasa. En los despliegues reales de FTTH, el problema más común a largo plazo es la capacidad, específicamente, seleccionar una caja que parezca adecuada sobre el papel pero que se sature una vez que comiencen el empalme, el enrutamiento y la expansión de suscriptores.

Una caja de terminación demasiado pequeña puede crear curvas pronunciadas, un enrutamiento de fibra desordenado y un mantenimiento difícil. Por otro lado, sobredimensionar sin planificación puede aumentar el costo y la complejidad de la instalación. Esta guía explica cómo evaluar correctamente la capacidad de la caja de terminación de fibra, incluido el recuento de fibra, la configuración de puertos, el alojamiento de divisores y el crecimiento futuro.

Lo que realmente significa la “capacidad” en una caja de terminación

Muchos compradores asumen que “capacidad” simplemente significa el número de puertos de adaptador en el panel frontal (por ejemplo, 8 puertos o 16 puertos). En realidad, la capacidad de la caja de terminación incluye tres límites diferentes:

1. Cantidad de puertos del adaptador (cuántos conectores se pueden presentar)
2. Capacidad de empalme ¿Cuántas fibras se pueden empalmar de forma segura?
3. Espacio de almacenamiento y enrutamiento (si las fibras se pueden organizar sin violar el radio de curvatura)

En la práctica, el cuello de botella real suele ser el espacio de enrutamiento interno en lugar del número de puertos. Es por eso que los planificadores se centran en Cuántas fibras puede albergar de forma segura una caja de terminación antes de pedir.

Paso 1: Comience con el recuento de suscriptores y la planificación del cable de caída

En FTTH, la capacidad debe comenzar con el número de suscriptores que el punto de terminación debe atender. Una sola caja de terminación puede atender:

• 1 vivienda (unifamiliar)
• 4–12 apartamentos (MDU pequeño)
• 16–48 apartamentos (pasillos MDU grandes)
• varios pisos o zonas (según el diseño)

Al planificar, debes considerar no solo la ocupación actual, sino también si se pueden agregar nuevos apartamentos, oficinas o unidades de inquilinos más adelante. Esto es especialmente común en edificios de múltiples viviendas donde los proveedores expanden el servicio de fibra gradualmente.

Un enfoque útil es dimensionar el cuadro basándose en dimensionamiento de cajas de terminación para redes de fibra en edificios de apartamentos, ya que los escenarios MDU a menudo representan las condiciones reales más complejas.

Paso 2: Comprenda los límites de la bandeja de empalme (no solo los puertos)

Las bandejas de empalme tienen un límite físico para:

• posiciones de la manguita empalme
• canales de enrutamiento de fibra
• duración del almacenamiento de Slack
• separación entre fibras entrantes y salientes

Una caja puede anunciar “16 puertos”, pero si solo incluye una única bandeja de empalmes pequeña, puede que no soporte 16 empalmes limpios sin forzar curvas apretadas.

Para un rendimiento fiable, los instaladores suelen evaluar Capacidad de empalme vs. número de puertos de adaptador en cajas de terminación en lugar de confiar únicamente en la etiqueta del producto.

Paso 3: Considerar el espacio del divisor y el enrutamiento del pigtail.

En muchos diseños de PON, los divisores se instalan aguas arriba en una caja de distribución de fibra. Sin embargo, en las construcciones compactas FTTH, los divisores pueden integrarse dentro de la caja de terminación o montarse en la misma ubicación.

Si planea usar divisores PLC, debe tener en cuenta:

• tamaño del cuerpo divisor (módulo ABS, LGX, tipo mini)
• longitud y enrutamiento del coletas
• posición de montaje
• protección del radio de curvatura
• acceso y etiquetado del conector

Aquí es donde muchas cajas de terminación fallan en despliegues reales: técnicamente encajan el divisor, pero las coletas se vuelven abarrotadas y desordenadas.

Al evaluar productos, enfócate en cajas de terminación diseñadas para la integración de divisores PLC, ya que estos modelos incluyen canales de enrutamiento y espacio de montaje específicamente para los cables de conexión de los divisores.

Paso 4: Planifique el mantenimiento, no solo la instalación

Una caja de terminación puede verse ordenada el primer día, pero los problemas de capacidad a menudo aparecen durante:

• adiciones de suscriptores
• repulgado tras daño en el cable
• reemplazo de conector
• reencaminamiento de fibra durante actualizaciones de red

Una caja demasiado pequeña obliga a los técnicos a extraer empalmes o a perturbar las fibras existentes, lo que aumenta el riesgo de interrupción del servicio.

Por eso los ingenieros evalúan gestión de fibra de fácil acceso para la futura expansión de suscriptores, no solo si la caja se puede instalar rápidamente.

Paso 5: Diferencias en la capacidad interior y exterior

Las cajas de terminación interiores y exteriores no solo difieren en el nivel de protección, sino también en su diseño interno.

Las cajas para exteriores a menudo incluyen:

• base de montaje más fuerte
• carcasa más gruesa
• juntas de sellado
• diseño de drenaje o alivio de presión
• canales de enrutamiento más estructurados

Debido a esto, las cajas exteriores a veces proporcionan un mejor enrutamiento interno incluso con el mismo número de puertos. Si su punto de terminación se instala en áreas semi-exteriores (pasillos con humedad, sótanos, zonas de estacionamiento), la elección del tipo correcto es importante.

Una práctica recomendada común es dimensionar la capacidad teniendo en cuenta selección de cajas de terminación de interior versus exterior para sitios FTTH, ya que el entorno afecta directamente la estabilidad del enrutamiento interno.

Paso 6: Una lista de verificación de capacidad práctica (amigable para ingenieros)

Antes de la selección final, utiliza esta lista de verificación:

✔ Planificación de adaptadores y puertos

• ¿Cuántos conectores de suscriptor se requieren hoy?
• ¿Necesitará puertos de repuesto para futuras adiciones?

Bandeja de empalme y enrutamiento de fibra

• ¿Cuántos empalmes puede soportar la bandeja sin solapamiento?
• ¿Los canales de enrutamiento son lo suficientemente anchos para los cables de bajada?

Divisor y cable de empalme

• ¿La caja albergará un divisor PLC?
• ¿Hay una posición de montaje fija para el divisor?

✔ Mantenimiento y Trabajo de Campo

• ¿Pueden los técnicos acceder a los empalmes sin perturbar otras fibras?
• ¿Hay espacio de holgura para reterminar?

Etiquetado e Identificación

• ¿Están claramente definidos los números de puerto y el enrutamiento de fibra?
• ¿Hay suficiente espacio para etiquetar correctamente?

Si una caja no puede pasar estas comprobaciones, su capacidad es efectivamente menor de lo que sugiere el nombre del producto.

Conclusión

La capacidad de la caja de terminación de fibra es uno de los factores más importantes en la confiabilidad de la red FTTH. El tamaño adecuado requiere más que contar puertos: debe evaluar los límites de la bandeja de empalmes, el espacio de enrutamiento, la capacidad para divisores y las necesidades de mantenimiento.

Al planificar la capacidad en función del crecimiento de suscriptores y las operaciones reales de campo, puede evitar el hacinamiento, reducir el retrabajo y mejorar la estabilidad de la red a largo plazo.
