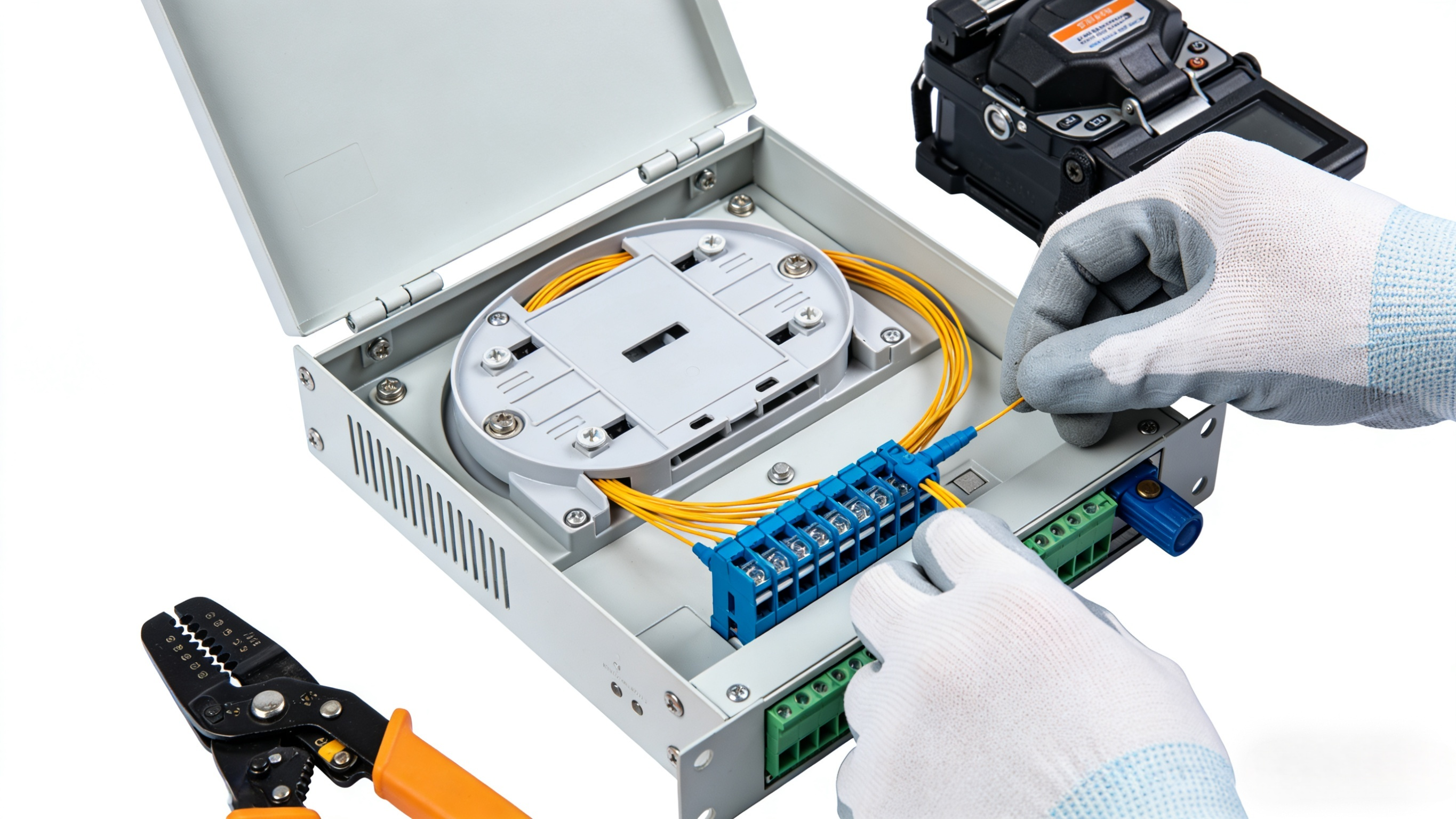

Instalar una caja de terminación de fibra óptica es uno de esos trabajos que parecen sencillos sobre el papel, pero es fácil hacerlo mal sobre el terreno. Una caja puede montarse perfectamente y fallar más tarde porque las fibras se colocaron demasiado apretadas, los empalmes se apilaron de forma incorrecta o la entrada de cables nunca se fijó correctamente.
Esta guía recorre un proceso de instalación práctico y real utilizado en los despliegues de FTTH. No solo cubre el montaje y el empalme, sino también cómo planificar la capacidad de los puertos, gestionar la holgura, etiquetar correctamente y evitar los errores de instalación más comunes.
Si está trabajando en una instalación de FTTH, en un punto de entrada a un edificio o en un pasillo de apartamentos, los pasos que se indican a continuación le ayudarán a conseguir una instalación limpia y fácil de mantener.
1) Confirme el tipo de buzón antes de instalar nada
Antes de taladrar agujeros, pelar cables o montar la bandeja de empalme, tómate 2 minutos para confirmar el tipo exacto de caja con el que estás trabajando.
En muchos proyectos de FTTH, los instaladores utilizan indistintamente los términos “caja de terminación” y “caja terminal”. En la práctica, la mayoría de los compradores que buscan una caja de bornes de fibra óptica ftth buscan el mismo tipo de caja: una caja compacta diseñada para empalmes, terminación de adaptadores y enrutamiento de fibra.
Configuraciones comunes de terminación/caja de bornes
- Adaptador + pigtail tipo empalme (más común)
- Tipo de terminación directa del cable de bajada
- Caja de conexiones preparada para splitter (PLC en el interior)
- Caja de terminación MDU de gran capacidad
Por qué es importante
La disposición interna determina:
- cuántos manguitos de empalme puede almacenar con seguridad
- si se puede montar un divisor PLC
- cómo debe planificarse la numeración de puertos
- qué método de entrada de cables se admite
2) Instalación interior o exterior: Elija la ubicación correcta
Una de las principales causas de los fallos de FTTH a largo plazo es el uso de una carcasa inadecuada para el entorno.
Ejemplos de entornos de instalación en interiores
- pasillos de apartamentos
- salas de telecomunicaciones
- Armarios de las FDI
- sótanos de edificios (zona seca)
Ejemplos de entornos de instalación en exteriores
- muros de entrada al edificio
- postes (con soportes)
- cercados
- zonas de sótanos húmedos o polvorientos
Si el punto de instalación está expuesto a la humedad, el polvo o la luz solar, debe tratarlo como una instalación exterior. Muchos proyectos requieren específicamente una caja de bornes de fibra óptica para exteriores con sellado contra la intemperie y resistencia a los rayos UV.
Para pasillos interiores protegidos y salas de telecomunicaciones, un compacto caja de bornes de fibra óptica para interiores suele ser más rentable y fácil de mantener.
3) Herramientas y materiales que necesitará
Una instalación profesional de la caja de conexiones suele requerir:
Herramientas de preparación y empalme de fibras
- peladora de cubiertas de fibra
- cortadora de tubos intermedios (para cables de tubos sueltos)
- decapante de revestimientos de fibra
- toallitas sin pelusa + alcohol isopropílico
- cuchilla de precisión
- empalmadora de fusión
- manguitos de protección de empalmes
- horno termorretráctil (si está separado)
Herramientas de instalación y acabado
- destornilladores + taladro
- anclajes de pared
- bridas para cables
- etiquetas adhesivas
- llave dinamométrica (opcional para el apriete del prensaestopas exterior)
Herramientas de prueba
- VFL (localizador visual de fallos)
- medidor de potencia óptica + fuente de luz
- OTDR (recomendado)
4) Paso a Paso: Montar la Caja de Terminación
Paso 4.1 Marque la posición de montaje
Una buena colocación debe conseguir:
- fácil acceso para los técnicos
- entrada de cables segura
- espacio suficiente para abrir completamente la tapa
- flexión mínima en el punto de entrada
Una instalación limpia es más que “recta en la pared”. Debe instalarse de modo que las fibras discurran naturalmente sin tensión.
Para una visión completa de las prácticas de instalación de cajas de conexiones en distintos escenarios, consulte prácticas recomendadas para la instalación de cajas de terminación de fibra.
Paso 4.2 Taladrar y montar con seguridad
Utilice anclajes de pared adecuados para:
- hormigón
- ladrillo
- paneles de yeso
- paneles metálicos
Para uso en exteriores, asegúrese de que la caja esté montada plana y que las superficies de las juntas permanezcan uniformes.
5) Entrada de cables: El paso más ignorado (pero el más importante)
El punto de entrada del cable es donde comienzan la mayoría de los fallos de instalación. Incluso cuando los empalmes son perfectos, una entrada deficiente acabará provocando:
- tensión del cable tirando de las fibras
- daños en la vaina de la pinza
- pérdida por microflexión
- entrada de agua (exterior)
- holguras desordenadas que no se pueden rehacer más tarde
Si utilizas una caja de conexiones con entrada inferior, asegúrate de que el recorrido del cable no obliga a realizar un giro brusco justo después del punto de entrada.
6) Pelar el cable y preparar las fibras
Para cables exteriores de tubo suelto
Pasos típicos:
- funda exterior de tira
- exponer miembro resistente
- tubo tampón abierto
- gel limpio
- identificar los colores de las fibras
- fibras de ruta a la bandeja
Para cables de interior
Pasos típicos:
- chaqueta de tiras
- exponer hilo de aramida
- recortar y fijar el hilo
- ruta fibras tight-buffer
Consejo profesional: no te desnudes demasiado
Una separación excesiva provoca problemas de almacenamiento de holguras. Si el cableado es insuficiente, no es posible el enrutamiento.
7) Planifique el número de puertos y la capacidad antes de empalmar
En este paso es donde muchas instalaciones salen mal. Una caja de terminación puede “soportar 8 núcleos”, pero la verdadera pregunta es:
- ¿Cuántas fibras se pueden empalmar limpiamente?
- ¿Cuántos puertos se utilizarán hoy frente a los que se utilizarán en el futuro?
- ¿Es necesario un divisor?
- ¿La disposición de la bandeja está diseñada para el número de puertos?
Por ejemplo, un instalador puede comprar un caja de bornes de fibra óptica 4 hilos unidad, pero más tarde descubren que en realidad necesitan 4 puertos + espacio de empalme adicional para las transiciones de alimentador a distribución.
Del mismo modo, un caja de bornes de fibra óptica 8 core puede admitir 8 puertos adaptadores, pero sólo si el enrutamiento de bandejas se realiza correctamente y la holgura se almacena en bucles controlados.
Si su diseño está basado en puertos y no en “núcleos”, puede que desee planificar en torno a un Caja de terminales de fibra óptica de 4 puertos en lugar de pensar sólo en el recuento de fibras
8) Organice correctamente la bandeja de empalme
Una buena disposición de la bandeja de empalme debería:
- mantenga alineados los manguitos de empalme
- fibras entrantes y salientes separadas
- mantener el radio de curvatura
- evite apilar fundas unas sobre otras
- permitir futuras revisiones sin caos
Hábitos correctos de enrutamiento de la fibra
- encaminar las fibras por canales específicos
- almacenar la holgura como un bucle suave
- nunca cruce las fibras sobre la bisagra de la bandeja
- mantener la coherencia de las posiciones de los manguitos de empalme
9) Empalme por fusión: Colas de cerdo, fibras de gota o ambas
La mayoría de las cajas de terminación FTTH utilizan pigtails (colas de fibra preconectorizadas). El pigtail se empalma con la fibra de distribución y, a continuación, el conector se conecta a un puerto adaptador.
Proceso estándar de empalme por fusión
- revestimiento en tiras
- fibra limpia
- hendidura
- empalme
- manguito + termorretráctil
- guarde la funda en la bandeja
Por qué son preferibles las coletas
- terminación de campo más rápida
- calidad uniforme de los conectores
- pruebas y sustituciones más sencillas
- menor riesgo de pulido deficiente sobre el terreno
10) Instalación de adaptadores y gestión del cableado de conexión
El panel adaptador es la interfaz de usuario. La mayoría de los proyectos FTTH utilizan adaptadores SC/APC, pero lo importante es cómo se dirigen los cables de conexión o los cables de bajada después de la terminación.
Reglas de enrutamiento que evitan fallos
- no permita que los cables tiren bruscamente hacia abajo
- evitar bucles apretados cerca de la cara del adaptador
- asegúrese de que la tapa se cierra sin pellizcar los cordones
- mantener la coherencia del radio de curvatura
11) Instalación de un divisor PLC dentro de la caja de conexiones
Si su caja de conexiones está preparada para splitter, puede montar un splitter PLC en su interior.
Formatos de divisor habituales:
- tipo mini
- Módulo ABS
- tubo de acero
Una caja lista para dividir no es sólo “más grande”. Debe tener:
- una zona estable de montaje del divisor
- canales de enrutamiento para fibras de entrada/salida
- suficiente espacio de almacenamiento
Para diseños FTTH basados en divisores, véase caja de conexiones con divisor PLC para FTTH.
12) Edificios de apartamentos (MDU): Consejos de instalación que realmente importan
En los despliegues de MDU es donde más a menudo se instalan cajas de terminación, y también donde los errores salen caros.
En edificios de viviendas, la caja de conexiones debe soportar:
- activación rápida de abonados
- borrar la asignación de puertos
- fácil ampliación futura
- interrupción mínima durante el mantenimiento
Si la instalación se realiza en el interior de un pasillo de un edificio o en un conducto de telecomunicaciones, deberá seguir las directrices siguientes caja de terminación de fibra para edificio de apartamentos FTTH despliegues.
13) Etiquetado y documentación (no se lo salte)
Una caja de terminación sin etiquetado es básicamente una futura interrupción del servicio a punto de producirse.
Qué etiquetar
- números de puerto
- piso/número de unidad
- ID del cable de alimentación
- relación de separación (si se utiliza)
- mapeo de colores de fibra
Por qué el etiquetado ahorra dinero
Porque cuando la red se amplía, el técnico no necesita hacerlo:
- desconectar a los clientes que trabajan
- volver a trazar las fibras manualmente
- adivinar qué puerto pertenece a qué unidad
14) Pruebas después de la instalación
Una instalación profesional siempre debe incluir pruebas.
Secuencia de prueba recomendada
- Inspección visual (radio de curvatura, holgura, puntos de pellizco)
- Comprobación VFL (opcional pero rápida)
- Prueba del medidor de potencia
- Traza OTDR (recomendada para documentación)
Problemas típicos detectados durante las pruebas
- conectores sucios
- escotaduras deficientes que provocan grandes pérdidas por empalme
- curvas cerradas cerca de la bandeja
- asignación errónea de puertos
15) Errores comunes de instalación (en el mundo real)
Estos son los problemas más comunes con los que se encuentran los instaladores:
Error 1: Rellenar demasiado la bandeja de empalme
Puede cerrarse hoy, pero no podrá mantenerse después.
Error 2: Curvas cerradas en la entrada del cable
La microcurvatura provoca pérdidas a largo plazo.
Error 3: Alivio de tensión deficiente
Los cables tiran de los empalmes y agrietan los manguitos.
Error 4: No etiquetar
El mantenimiento se vuelve lento y arriesgado.
Error 5: Tipo de caja inadecuado para el entorno
Las cajas de interior fallan al aire libre.
16) Preguntas más frecuentes del comprador: Precio, código SA y notas de pedido
Esta sección se incluye intencionadamente porque muchos ingenieros que instalan cajas de conexiones también son responsables del suministro de materiales.
¿Qué afecta al precio de la caja de bornes de fibra óptica?
Cuando los compradores buscan caja de bornes de fibra óptica precio, Por lo general, quieren comparar cajas de aspecto similar pero rendimiento muy diferente.
Los factores clave del precio incluyen:
- material (ABS vs PC vs metal)
- nivel de estanqueidad (grado IP)
- capacidad del puerto y diseño de la bandeja
- diseño preparado para splitter
- accesorios incluidos (adaptadores, latiguillos, prensaestopas)
¿Cuál es el código HS de la caja de bornes de fibra óptica?
Muchos importadores buscan caja de bornes de fibra óptica código hs porque necesitan una clasificación aduanera correcta.
Consejo: La clasificación del código HS puede variar en función del país y de si el producto se envía como una caja de plástico vacía o como un componente de distribución de fibra óptica ensamblado.
¿Y la demanda específica de cada región?
Algunos clientes buscan términos basados en la ubicación, como “Singapur”, pero para los sitios web de fabricación B2B, suele ser mejor centrarse en palabras clave de intención técnica (capacidad, interior/exterior, preparado para dividir).
17) Caso especial: Cajas de bornes montadas en carril DIN (armarios industriales)
Las cajas de terminales de fibra óptica montadas en carril DIN son más habituales en las redes industriales que en las redes de abonados FTTH clásicas.
Si está integrando la terminación de fibra dentro de un armario de control, puede encontrarse con un caja de bornes de fibra óptica para montaje en carril DIN en lugar de una caja mural.
En la mayoría de las construcciones de FTTH residenciales y de apartamentos, las cajas montadas en la pared siguen siendo la norma.
Conclusión
Instalar correctamente una caja de terminación de fibra óptica no es sólo montar una caja en la pared. Requiere una planificación cuidadosa del número de puertos, la disposición de la bandeja, la entrada de cables, el empalme, el etiquetado y las pruebas.
Una instalación limpia:
- reduce la pérdida por inserción
- mejora la fiabilidad
- simplifica el mantenimiento
- admite futuras ampliaciones
- evita costosas interrupciones del servicio
Tanto si instalas una caja terminal FTTH de interior en el pasillo de un apartamento como una caja exterior resistente a la intemperie en el punto de entrada de un edificio, se aplican los mismos principios básicos: proteger la fibra, gestionar correctamente la holgura y mantener el punto de terminación apto para el servicio.
