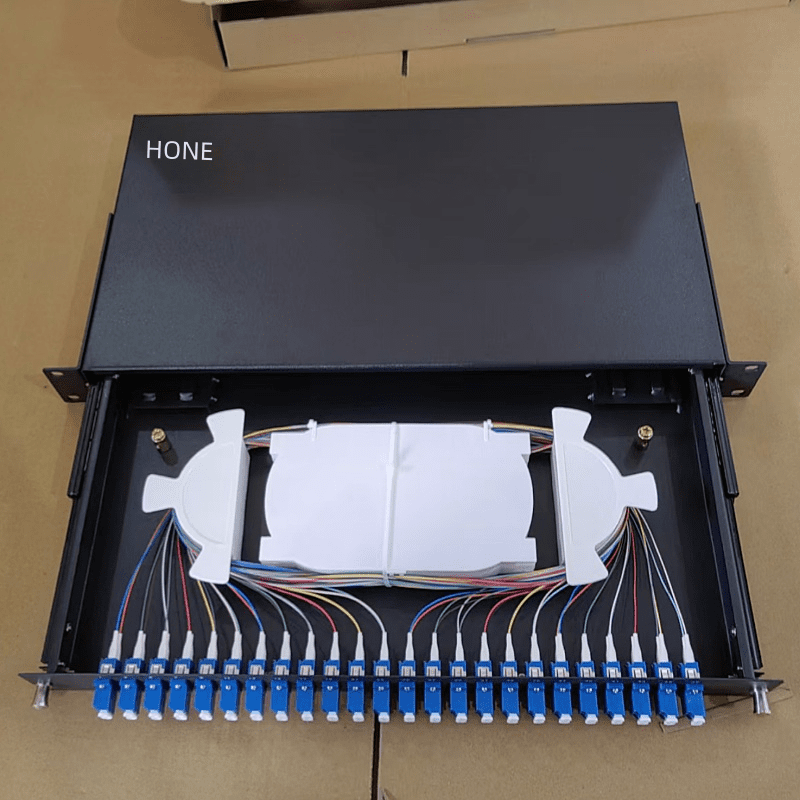

Caja de terminales de cable óptico para montaje en bastidor

La caja de terminales de cables ópticos para montaje en bastidor es una caja metálica utilizada para la gestión de cables de fibra en sistemas de bastidor. Permite empalme, terminación y conexión de fibras en una sola unidad compacta. Con opciones para diseños de bandejas deslizantes, fijas o modulares, admite parcheo de alta densidad y tendido organizado de cables. Suele instalarse en bastidores estándar de 19″ o ETSI y es compatible con varios adaptadores y bandejas de empalme.

1. Estructura y diseño

• Estilo de montaje:

  • • Montaje en rack de 19 pulgadas, Compatible con bastidores estándar de telecomunicaciones o datos

    • Opciones de altura 1U / 2U / 4U, en función de la capacidad del puerto

• Material:

  • • Alta calidad acero laminado en frío o aleación de aluminio

    • Acabado superficial: recubierto de polvo, antioxidante, anticorrosión

• Opciones de diseño:

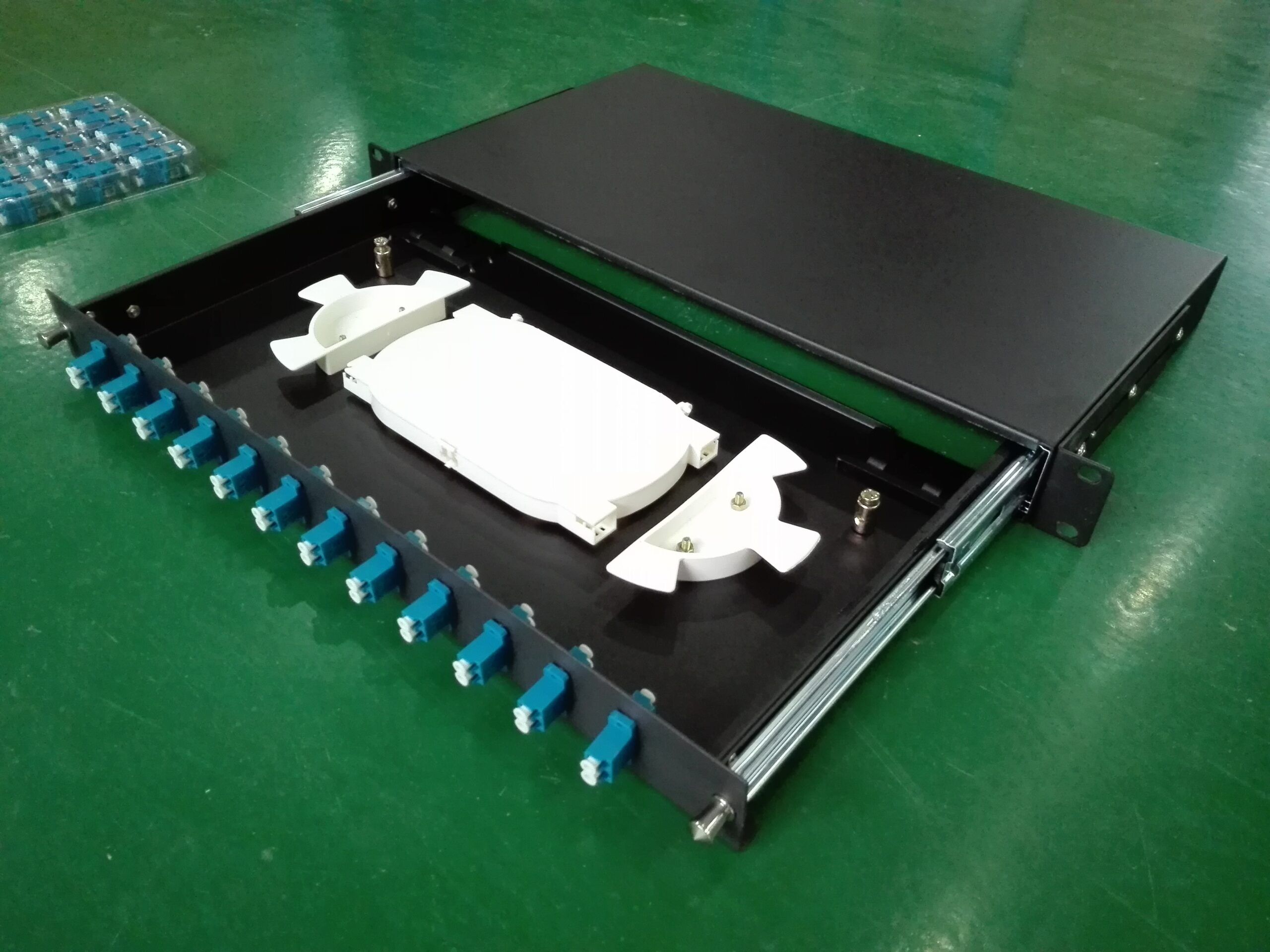

  • • Tipo fijo, tipo bandeja deslizante, o tipo de cajón modular

    • Acceso delantero/trasero para facilitar el mantenimiento

• Capacidad:

  • • Admite De 12 a 96 núcleos de fibra según el tamaño y la disposición del adaptador

    • Se adapta a varios adaptadores: SC, LC, ST, FC (UPC/APC)

    • Pueden integrarse divisores opcionales o módulos WDM

• Entrada de cables:

  • • Puertos de entrada de cables traseros con ojales de goma o prensaestopas

    • Equipado con unidades de fijación de cables y anillos de protección

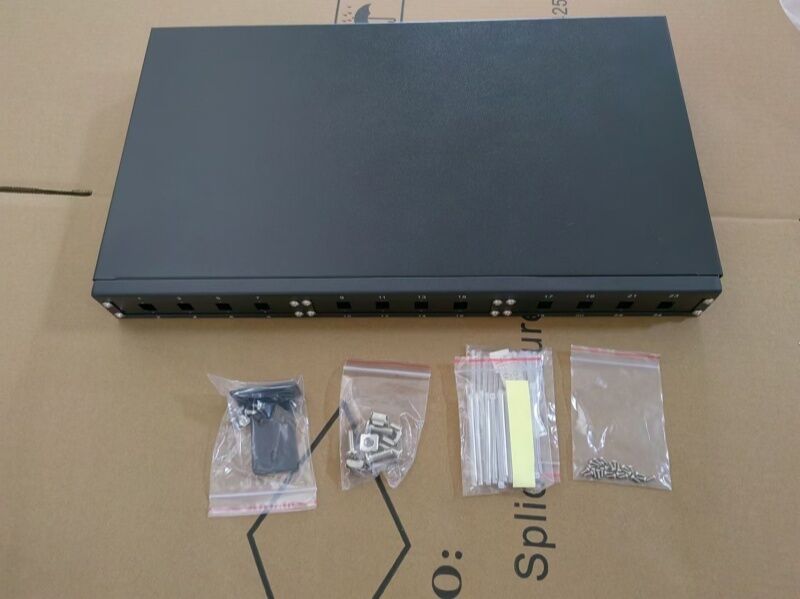

• Accesorios incluidos:

• • • Bandejas de empalme, guías de enrutamiento de fibra, bridas para cables, placas adaptadoras, fundas protectoras

2. Aplicaciones

• Distribuidores ópticos (ODF)
• Oficinas centrales y centros de datos
• Redes de acceso FTTH / FTTB / FTTX
• LAN de campus y de empresa
• Gestión de cables troncales y de distribución
• Integración de salas de telecomunicaciones o bastidores de servidores

3. Ventajas

• Gestión de fibra de alta densidad en un formato compacto para montaje en bastidor
• Diseño de bandeja deslizante ofrece un acceso fácil para empalmes y remiendos
• Carcasa duradera y resistente a la corrosión para una larga vida útil
• Admite varios tipos de conectores y configuraciones de puertos flexibles
• Conducción y protección de los cables para mejorar la fiabilidad
• Opcional precargados con adaptadores, latiguillos o divisores para una instalación plug-and-play

4. Preguntas frecuentes

• P1: ¿Cuál es el número máximo de fibras que admite esta caja de bornes?
  Dependiendo del tamaño, puede soportar De 12 a 96 núcleos, y hasta 144 núcleos en diseños 4U de alta densidad.
• P2: ¿Puedo utilizar esta caja tanto para empalmes como para remiendos?
  Sí. Está diseñado para manejar empalme por fusión + parcheado con adaptador en la misma unidad.
• P3: ¿Ofrecen versiones premontadas con adaptadores y latiguillos?
  Sí. Podemos adaptadores de precarga, latiguillos y bandejas de empalme según sus especificaciones.
• P4: ¿La bandeja es extraíble o deslizante?
  Ofrecemos fijo, extraíble, y bandeja deslizante versiones personalizables según sus necesidades.
• P5: ¿Qué tipo de conectores de fibra son compatibles?
  Admite SC, LC, FC, ST (UPC/APC), en función de la configuración del panel adaptador.
