conectores de fibra óptica

Un conector de fibra óptica alinea y une mecánicamente dos extremos de fibra para permitir una transmisión estable de la señal óptica. Suele instalarse en latiguillos, latiguillos o directamente en cables de fibra durante la preterminación. Los tipos de conectores más comunes son SC, LC, FC y ST, adecuados para fibras monomodo o multimodo con diferentes estilos de pulido (UPC/APC).

1. Estructura y diseño

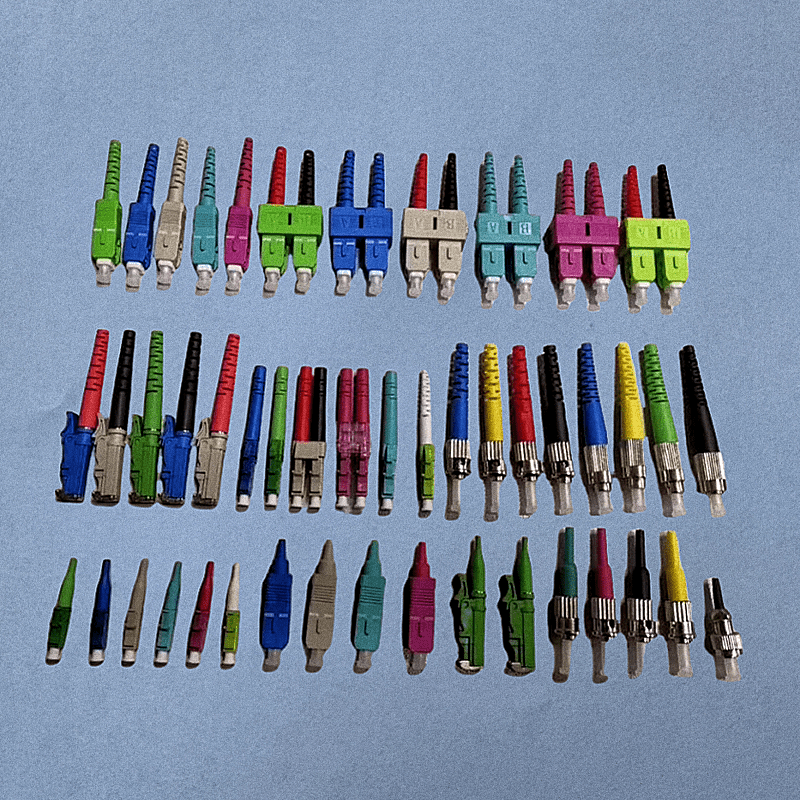

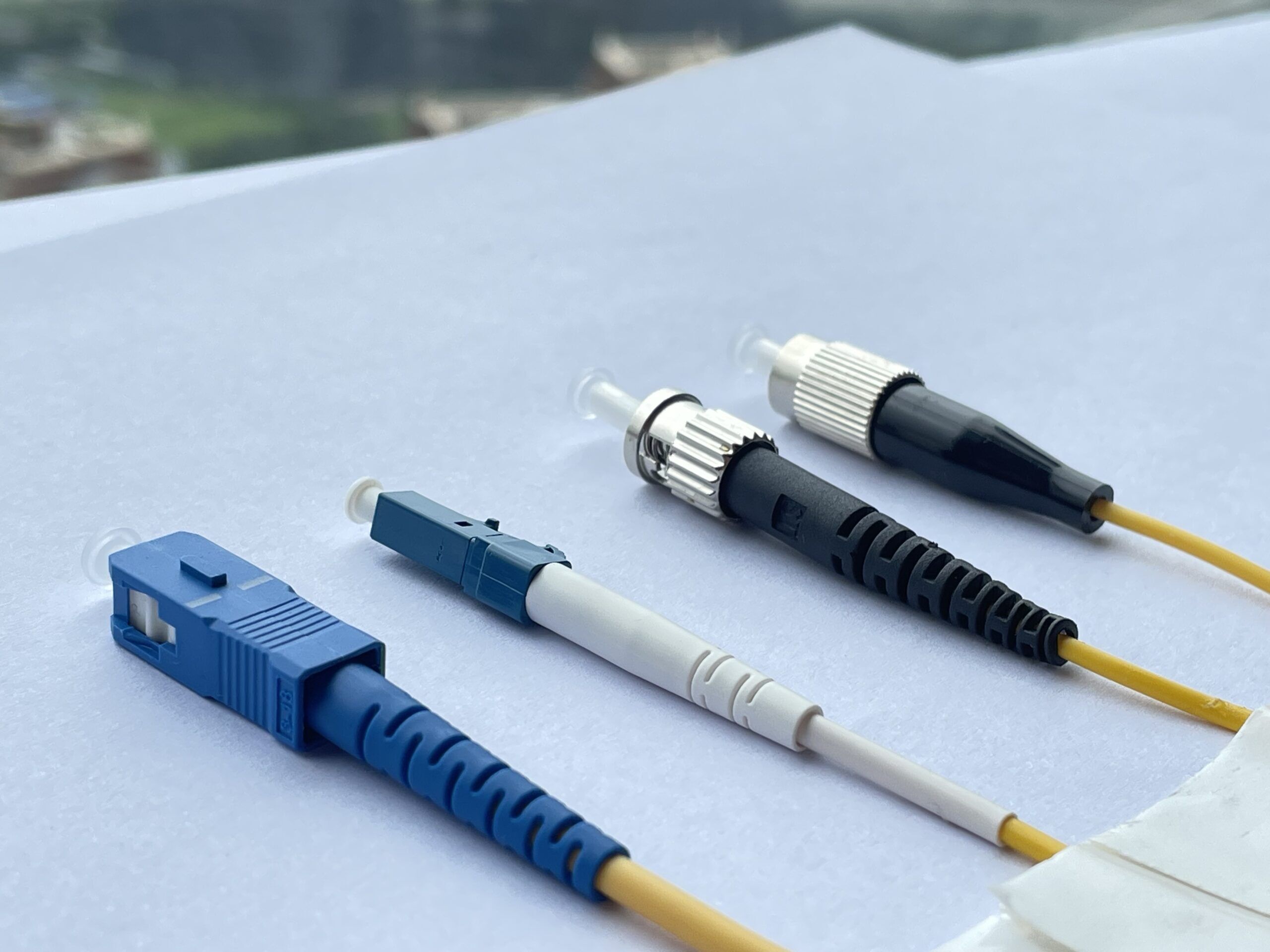

• Tipos de conectores:

  • • SC - Diseño push-pull, cuerpo cuadrado

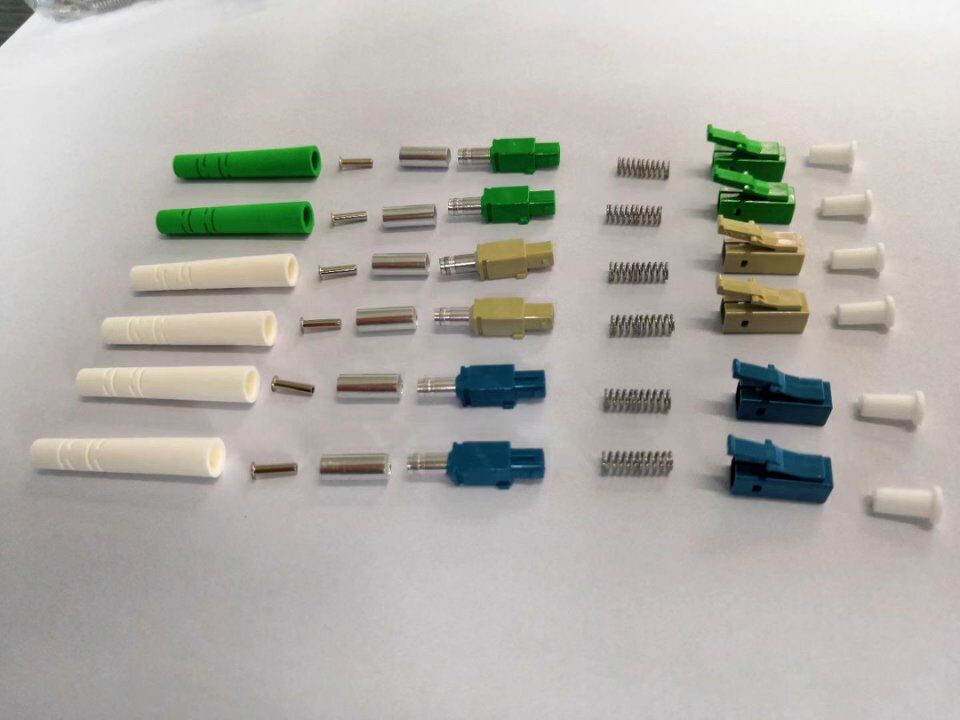

    • LC - Factor de forma pequeño, utilizado en paneles de alta densidad

    • FC - Acoplamiento roscado, utilizado en entornos estables

    • ST - Tipo bayoneta, común en sistemas heredados

    • Disponible en Simplex, Dúplex, y Quad versiones

• Tipos de pulido:

  • • UPC (Contacto Ultrafísico) - Baja pérdida de inserción, pérdida de retorno moderada

    • APC (Contacto Físico Angulado) - Cara frontal en ángulo de 8° para una pérdida de retorno superior (≥60 dB)

• Compatibilidad de fibra:

  • • Monomodo (OS2) o Multimodo (OM1/OM2/OM3/OM4)

    • Virola estándar de 125 μm de diámetro (cerámica de circonio)

• Materiales:

  • • Virola de circonio para una alineación precisa

    • Carcasa de plástico o metal, codificada por colores (por ejemplo, azul para SM UPC, verde para SM APC)

• Opciones de montaje:

• • • Preconectorizado de fábrica o instalable in situ

    • Compatible con herramientas de crimpado estándar y soluciones de epoxi/pulido o sin epoxi

2. Aplicaciones

• Cables de conexión y latiguillos para centros de datos
• Bastidores de distribución de fibra y cajas de bornes
• Redes de acceso FTTH/FTTB
• Oficinas centrales de telecomunicaciones
• Sistemas CATV y LAN
• Equipos de ensayo y uso en laboratorio

3. Ventajas

• Baja pérdida de inserción y alta pérdida de retorno para una transmisión estable de la señal
• Amplia compatibilidad con los principales equipos de fibra óptica
• Duradero y reutilizable, con ciclos de acoplamiento elevados
• Cuerpos codificados por colores para facilitar la identificación (azul, verde, beige, aqua, etc.)
• Fácil de montar con kits de conectores estándar o soluciones preterminadas
• Conforme con Normas TIA/EIA, IEC y RoHS

4. Preguntas frecuentes

• P1: ¿Cuál es la diferencia entre los conectores UPC y APC?

         UPC tienen un extremo plano y son adecuados para la mayoría de las aplicaciones estándar.

         APC tienen un ángulo de 8° para mejorar las pérdidas de retorno, lo que resulta ideal para sistemas ópticos de alta precisión (por ejemplo, FTTx, RF sobre fibra).

• P2: ¿Puedo mezclar conectores UPC y APC?
  No. La mezcla de conectores UPC y APC da lugar a elevadas pérdidas de retorno y a una mala calidad de la señal. Haga coincidir siempre el tipo de pulido en ambos extremos.
• P3: ¿Cuál es la pérdida de inserción típica?

         UPC: ≤0,3 dB

         APC: ≤0,2 dB
         Estos valores pueden variar en función de la precisión de fabricación.

• P4: ¿Son reutilizables los conectores?
  La mayoría de los conectores son reutilizable para pruebas o trabajos de laboratorio, pero para enlaces permanentes, se recomiendan conectores terminados en fábrica o bien ensamblados.
• P5: ¿Puedo adquirir conectores preensamblados con latiguillos de fibra o cables de conexión?
  Sí, ofrecemos latiguillos y latiguillos personalizados con conectores SC/LC/FC/ST, en varias longitudes y tipos de cubierta.
