En las redes de fibra óptica modernas, la fiabilidad, la escalabilidad y la facilidad de mantenimiento son tan importantes como la velocidad de transmisión. Ya sea en centros de datos, despliegues FTTH, salas de telecomunicaciones o redes industriales, hay un componente que desempeña silenciosamente un papel fundamental a la hora de mantener las conexiones de fibra organizadas y manejables: el panel de conexión de fibra óptica.
A primera vista, un panel de conexiones de fibra puede parecer una simple caja metálica con adaptadores en la parte frontal. Pero tras esta modesta apariencia se esconde un elemento clave que garantiza la estabilidad de la red, simplifica la resolución de problemas y admite futuras ampliaciones. En este artículo, exploraremos qué es un panel de conexión de fibra óptica, cómo funciona, por qué es importante, y cómo elegir el más adecuado para su aplicación.
¿Qué es un panel de fibra óptica?

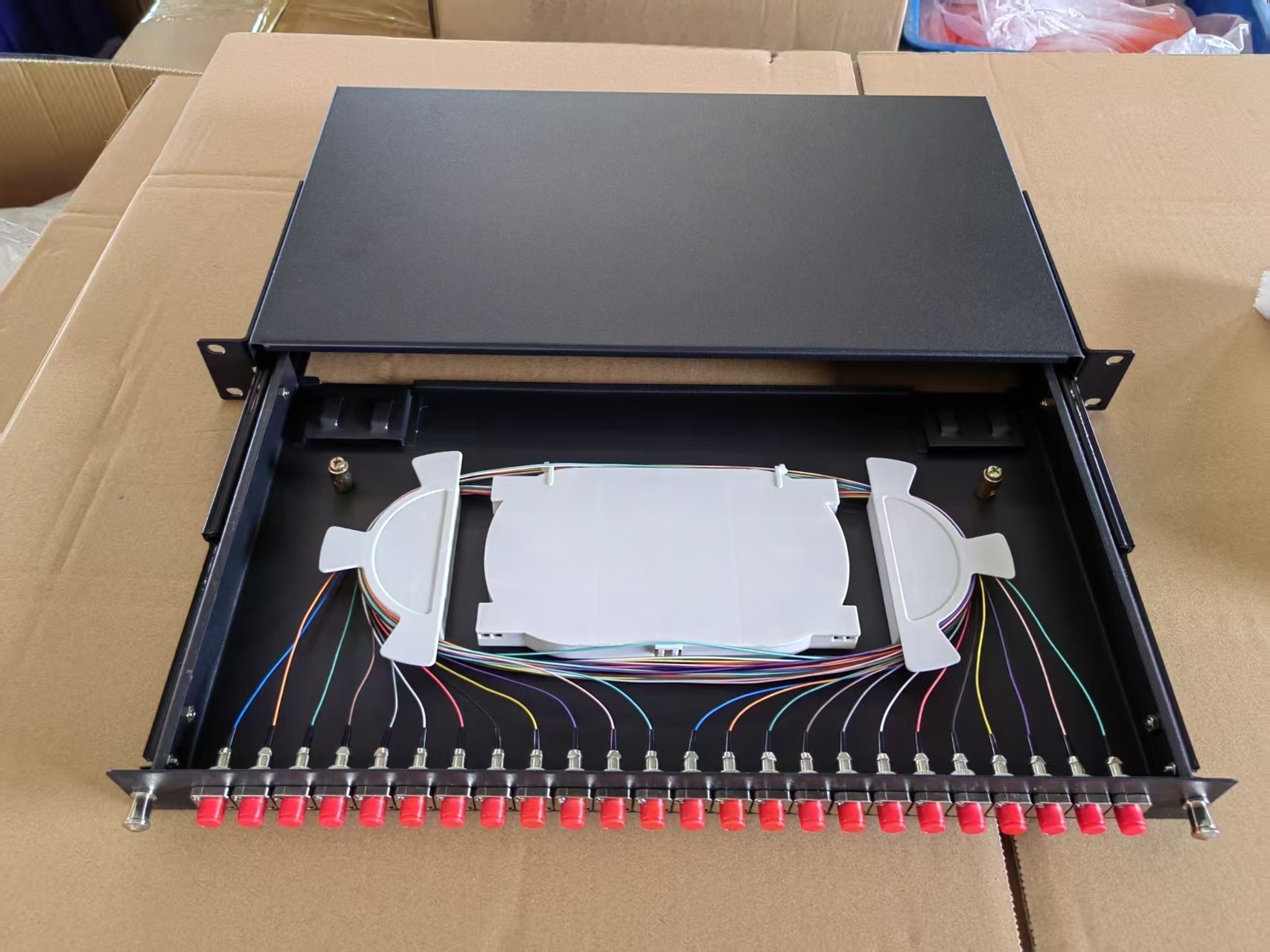

A panel de conexión de fibra óptica es una unidad de hardware diseñada para terminar, organizar, proteger y gestionar cables de fibra óptica. Proporciona un punto central donde los cables de fibra entrantes pueden conectarse a los cables de conexión salientes, lo que hace que la red esté estructurada y sea accesible y fácil de mantener.
En términos sencillos, el panel de conexiones actúa como un puente entre el cableado de fibra permanente y el equipo de red activo como conmutadores, OLT o routers.
Funciones principales de un panel de fibra óptica
- Terminación de fibra: Asegura los cables de fibra mediante empalmes o conectores
- Gestión de las conexiones: Enruta las señales de fibra a través de adaptadores y cables de conexión
- Protección: Protege las fibras delicadas de la flexión, los tirones o la contaminación
- Organización: Mantiene las rutas de fibra claramente etiquetadas y ordenadas de forma lógica
Sin un panel de conexiones, las conexiones de fibra serían caóticas, difíciles de rastrear y muy vulnerables a los daños.
Por qué los paneles de fibra óptica son esenciales en las redes
A medida que las redes de fibra aumentan en tamaño y complejidad, las conexiones directas de cable a equipo se vuelven poco prácticas. Los paneles de conexión resuelven este problema introduciendo estructura y flexibilidad.
Principales ventajas
- Mantenimiento simplificado
Los técnicos pueden redirigir o sustituir conexiones sin alterar los cables troncales. - Reducción del tiempo de inactividad
Un etiquetado claro y un encaminamiento organizado agilizan el aislamiento de averías. - Escalabilidad mejorada
Se pueden añadir nuevas fibras sin rediseñar toda la red. - Protección reforzada
Las fibras se manejan de forma segura con un radio de curvatura y un alivio de tensión adecuados. - Aspecto de red profesional
Los diseños limpios mejoran tanto la eficacia de las operaciones como el cumplimiento de las normas.
En resumen, un panel de conexión de fibra convierte una frágil red de fibra en una sistema de infraestructura gestionable.
¿Cómo funciona un panel de fibra óptica?
Para entender cómo funciona un panel de conexión de fibra, sigamos la ruta de la señal paso a paso.
Paso 1: Entrada del cable de fibra
Los cables de fibra óptica entrantes entran en el panel de conexiones por la parte trasera o lateral. Suelen ser cables troncales procedentes de redes exteriores, elevadores o sistemas de cableado horizontal.
El cable se fija mediante abrazaderas o mecanismos de alivio de tensión para evitar el movimiento o la tensión de las fibras.
Paso 2: Terminación de la fibra
Dentro del panel de conexiones, las fibras se terminan de dos maneras:
- Empalme por fusión: La fibra se empalma permanentemente a un pigtail
- Conectores preterminados: La fibra ya tiene conectores instalados
A continuación, las fibras terminadas se dirigen a los adaptadores del panel frontal.
Paso 3: Interfaz del adaptador
Los adaptadores (LC, SC, FC, ST, etc.) se montan en la parte frontal del panel de conexiones. Estos adaptadores actúan como puertos de conexión.
Cada adaptador se conecta:
- Un lado → fibra interna (del cable entrante)
- Otro lado → cable de conexión externo
Paso 4: Conexión del cable de conexión
Los cables de interconexión conectan el panel de interconexión a equipo activo o a otro panel de conexiones.
Este enfoque modular permite a los técnicos
- Cambia de ruta fácilmente
- Actualice los equipos sin tocar las fibras de la red troncal
- Probar y supervisar enlaces individuales
Paso 5: Transmisión de la señal
Una vez conectados, las señales ópticas pasan a través de ellos:
Equipo → cable de conexión → adaptador → fibra terminada → cable troncal.
El panel de conexión en sí no altera ni amplifica la señal, simplemente proporciona un entorno de conexión controlado y de bajas pérdidas.
Tipos comunes de paneles de fibra óptica
Diferentes escenarios de red requieren diferentes diseños de panel de conexiones. A continuación se indican los tipos más comunes.
1. Paneles de fibra óptica para montaje en bastidor
- Se instala en bastidores estándar de 19 pulgadas
- Común en centros de datos y salas de telecomunicaciones
- Disponible en configuraciones 1U, 2U, 4U
Lo mejor para: Redes centralizadas de alta densidad
2. Paneles de conexión de fibra montados en pared
- Compacta y ocupa poco espacio
- Montaje en paredes o armarios
- A menudo se utiliza en redes FTTH o de acceso
Lo mejor para: Salas de equipos pequeños y puntos de distribución
3. Paneles de fibra óptica para exteriores
- Resistente a la intemperie
- Resistente a los rayos UV, al agua y al polvo
- Adecuado para armarios de exterior o estaciones base
Lo mejor para: Exteriores y entornos difíciles
4. Paneles deslizantes frente a fijos
- Paneles deslizantes facilitan el acceso durante el mantenimiento
- Paneles fijos ofrecen mayor estabilidad y menor coste
Tipos de conectores de fibra utilizados en los paneles de conexión
El rendimiento y la densidad de un panel de conexiones dependen en gran medida de los tipos de conectores.
Opciones comunes de conectores
- LC - Factor de forma pequeño, alta densidad
- SC - Ampliamente utilizado, diseño push-pull
- FC - Roscado, resistente a las vibraciones
- ST - Sistemas heredados tipo bayoneta
- MPO/MTP - Conexiones troncales de alta densidad
Elegir el conector adecuado garantiza la compatibilidad y un aprovechamiento óptimo del espacio.
Aplicaciones de los paneles de fibra óptica
Los paneles de conexión de fibra se utilizan en casi todas las redes basadas en fibra.
Aplicaciones típicas
- Centros de datos
- Redes FTTH / FTTB / FTTX
- Oficinas centrales de telecomunicaciones
- Sistemas Ethernet industriales
- Redes de campus y empresas
- Sistemas de televisión por cable y radiodifusión
Siempre que los cables de fibra se unen a los equipos, suele haber un panel de conexiones.
Cómo elegir el panel de fibra óptica adecuado
Seleccionar el panel de conexiones adecuado no es sólo cuestión de tamaño, sino de eficacia a largo plazo.
Factores clave de selección
- Requisitos de recuento y densidad de fibras
- Compatibilidad del tipo de conector
- Entorno de instalación (interior o exterior)
- Diseño empalmado o preterminado
- Futuros planes de expansión
- Cumplimiento de las normas internacionales
Un panel de conexiones bien elegido reduce los costes de mantenimiento y favorece el crecimiento de la red.
Prácticas recomendadas para el uso de paneles de fibra óptica
Para maximizar el rendimiento y la vida útil, tenga en cuenta las siguientes prácticas recomendadas:
- Mantener una radio de curvatura
- Utilizar un color claro etiquetado de fibras
- Mantenga las tapas guardapolvo en los adaptadores no utilizados
- Evite apretar demasiado las bridas
- Inspeccione y limpie regularmente los conectores
Los buenos hábitos de gestión son tan importantes como un buen hardware.
Panel de conexión de fibra óptica frente a repartidor de fibra (FDF)
Aunque a menudo se confunden, ambos desempeñan funciones diferentes:
| Característica | Panel de conexión | FDF |
| Talla | Compacto | Más grande |
| Función | Conexión y gestión | Distribución central de fibra |
| Caso práctico | Nivel de equipamiento | Núcleo de red |
Los paneles de conexión suelen formar parte de un sistema de gestión de fibra más amplio.
Reflexiones finales
Puede que un panel de conexión de fibra óptica no sea el componente más llamativo de una red de fibra, pero es uno de los más importantes. Pone orden en la complejidad, protege los valiosos activos de fibra y proporciona la flexibilidad necesaria en las modernas redes de alta velocidad.
A medida que los despliegues de fibra continúan expandiéndose -impulsados por FTTH, centros de datos y redes industriales-, el papel de los paneles de conexión bien diseñados se vuelve aún más crítico. Invertir hoy en el panel de conexión de fibra óptica adecuado significa menores costes de mantenimiento, mayor fiabilidad y una expansión de la red más fluida el día de mañana.
Si considera la infraestructura de fibra como un activo a largo plazo y no como una instalación a corto plazo, un panel de conexión de calidad no es opcional, sino esencial.
