El radio de curvatura es uno de los parámetros más críticos en la instalación subterránea de cables de fibra óptica. Una curvatura incorrecta puede causar pérdidas por microcurvatura o macrocurvatura, lo que provoca atenuación de la señal, reducción del rendimiento de transmisión o incluso daños permanentes en la fibra.

En los despliegues subterráneos, donde los cables se instalan a través de zanjas, conductos y rutas complejas, mantener el radio de curvatura correcto es esencial para garantizar la fiabilidad de la red a largo plazo.

Para conocer a fondo el diseño de la fibra subterránea, los métodos de instalación y las estructuras de los cables, consulte la guía sobre normas de ingeniería y prácticas de despliegue de cables subterráneos de fibra óptica

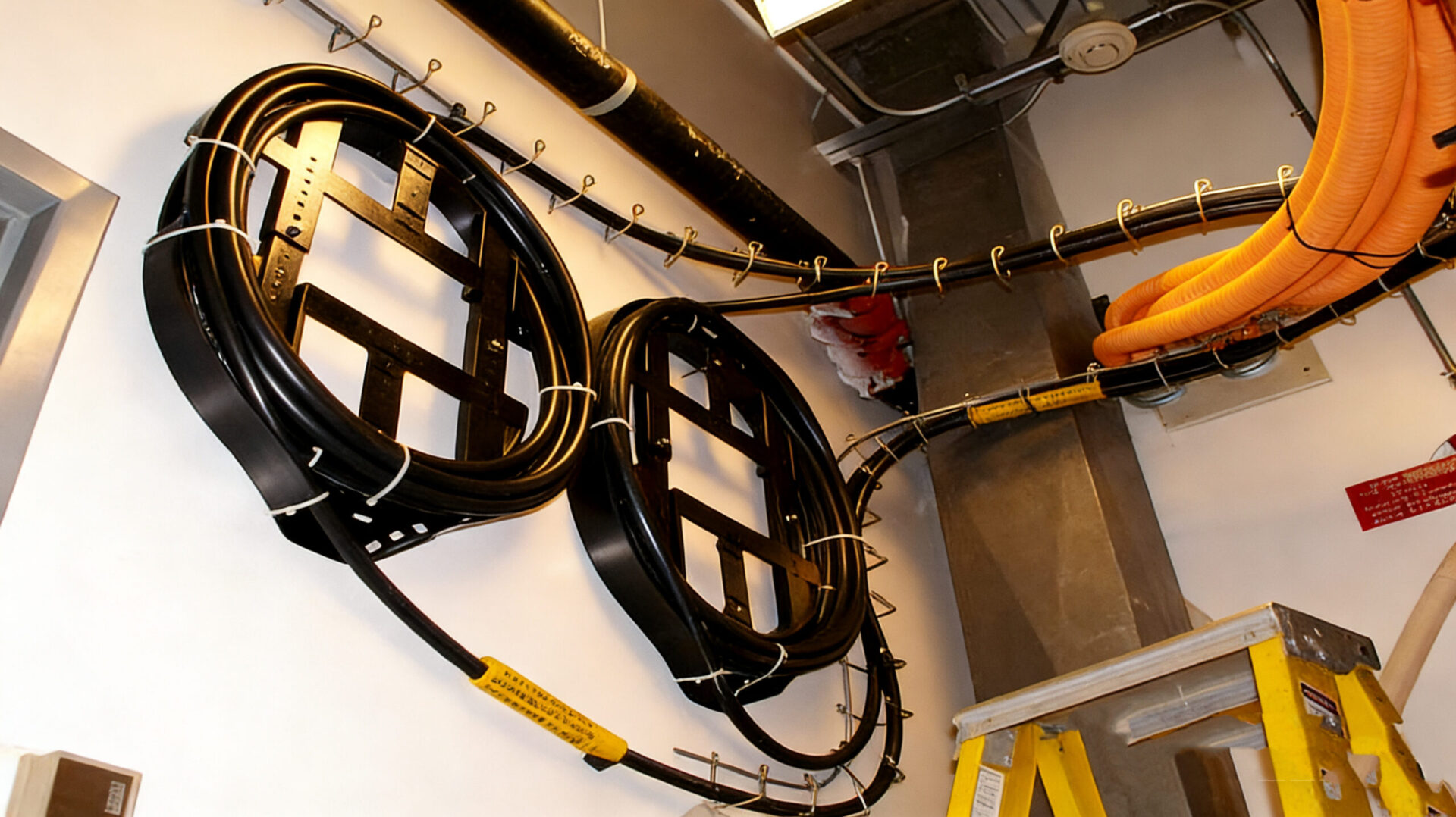

¿Qué es el radio de curvatura de un cable de fibra óptica?

El radio de curvatura se refiere al radio mínimo en el que se puede doblar un cable de fibra óptica sin causar daños o degradar su rendimiento.

Suele expresarse como múltiplo del diámetro exterior (DE) del cable.

Normas estándar:

• Radio de curvatura estático (instalado): 10 × diámetro del cable
• Radio de curvatura dinámico (instalación): 15-20 × diámetro del cable

Por ejemplo:

• Diámetro del cable: 10 mm
• Radio de curvatura estático mínimo: 100 mm
• Radio mínimo de flexión dinámica: 150-200 mm

Seguir estas directrices garantiza que las fibras ópticas del interior del cable no estén sometidas a una tensión excesiva.

Por qué es importante el radio de curvatura en las instalaciones subterráneas

Los cables de fibra subterráneos están expuestos a múltiples factores de tensión durante su instalación y funcionamiento a largo plazo.

1. Evitar la pérdida de señal

Una curvatura excesiva puede provocar fugas de luz dentro de la fibra, con la consiguiente atenuación. Esto es especialmente crítico en redes de larga distancia.

En las implantaciones a gran escala, los ingenieros que diseñan soluciones de cable de fibra óptica para transmisión de redes subterráneas de larga distancia debe controlar cuidadosamente las condiciones de flexión para mantener la integridad de la señal.

2. Evitar daños permanentes en la fibra

Si el radio de curvatura es demasiado pequeño, las fibras de vidrio del interior pueden agrietarse o deformarse. A diferencia de los daños mecánicos, este tipo de fallo puede no ser visible inmediatamente, pero puede degradar el rendimiento con el tiempo.

3. Mantenimiento de la fiabilidad de la red

Una flexión incorrecta durante la instalación suele provocar fallos ocultos que aparecen meses o años después.

Muchas de estas cuestiones se clasifican entre puntos comunes de fallo en los sistemas de cableado subterráneo de fibra óptica

y pueden evitarse mediante prácticas de instalación adecuadas.

Radio de curvatura estático frente a dinámico

Es esencial comprender la diferencia entre radio de flexión estático y dinámico.

Radio de curvatura dinámico

• Se aplica durante la instalación
• El cable está bajo tensión
• Requiere un radio mayor (15-20× OD)

Radio de flexión estático

• Se aplica después de la instalación
• Cable fijado en su sitio
• Se aceptan radios más pequeños (10× OD)

Durante la excavación de zanjas y la tracción de cables, los instaladores deben respetar los límites dinámicos de flexión para evitar daños por tensión.

Radio de curvatura en diferentes métodos de instalación

Instalación de enterramiento directo

En el enterramiento directo, los cables se colocan directamente en el suelo. El trazado de la zanja debe evitar los giros bruscos.

Al planificar las rutas, los ingenieros suelen tener en cuenta directrices de instalación de cables de fibra óptica enterrados directamente para proyectos subterráneos para garantizar un tendido fluido de los cables.

Instalación de conductos

En los sistemas de conductos, la flexión se produce en:

• puntos de entrada del conducto
• pozos de registro
• handholes

Un diseño adecuado del conducto garantiza curvas graduales en lugar de ángulos agudos.

Instalaciones urbanas

Los entornos urbanos suelen presentar unas condiciones de trazado estrechas, lo que dificulta el control del radio de curvatura.

Los sistemas de microzanjas y conductos deben diseñarse cuidadosamente para evitar una tensión excesiva en los cables.

Impacto de la estructura del cable en el radio de curvatura

Los distintos diseños de cable tienen diferentes características de flexibilidad.

Cable no blindado

• Más flexible
• Más fácil de instalar
• Menor radio de curvatura

Cable blindado

• Menos flexible
• Requiere un radio de curvatura mayor
• Proporciona una mejor protección mecánica

Por ejemplo, los cables diseñados con refuerzo de cinta de acero requieren una manipulación cuidadosa. Muchos proyectos utilizan cable de fibra óptica blindado con cinta de acero para la protección de infraestructuras subterráneas que ofrece durabilidad pero reduce la flexibilidad.

Radio de curvatura y condiciones de enterramiento

Las condiciones ambientales también afectan a los requisitos de flexión.

Presión del suelo

El suelo pesado o compactado puede forzar a los cables a tomar curvas más cerradas con el tiempo.

Cambios de temperatura

La dilatación y contracción térmicas pueden alterar la posición de los cables.

Diseño de zanjas

Después de requisitos de profundidad de enterramiento adecuados para la instalación subterránea de cables de fibra óptica ayuda a mantener estable la posición del cable y reduce el esfuerzo de flexión.

Buenas prácticas de instalación

Para mantener un radio de curvatura correcto durante la instalación:

Evite los giros bruscos en las rutas de trincheras
Utilice rodillos de gran radio para tirar del cable
Control de la tensión de tracción
Siga las especificaciones del fabricante
Inspeccione el tendido de cables antes de rellenar

Una planificación adecuada reduce significativamente el riesgo de problemas de rendimiento a largo plazo.

Cómo medir el radio de curvatura

Los instaladores pueden estimar el radio de curvatura midiendo la curva que forma el cable.

Los métodos prácticos incluyen:

• Utilización de plantillas de plegado
• Medición del diámetro del arco
• Inspección visual durante la instalación

En proyectos críticos, los equipos de inspección garantizan el cumplimiento de las normas de ingeniería antes de completar la instalación.

Relación entre radio de curvatura y coste de instalación

Un curvado inadecuado puede aumentar los costes del proyecto debido a:

• solución de problemas de pérdida de señal
• sustitución de cables
• empalme adicional
• inactividad del servicio

Al evaluar los presupuestos, los ingenieros suelen tener en cuenta factores de coste y consideraciones de planificación de la instalación subterránea total de cable de fibra óptica para garantizar que las prácticas de instalación adecuadas se incluyan en la planificación del proyecto.

Errores comunes a evitar

1. Ignorar las especificaciones del fabricante

Cada tipo de cable tiene unos límites de flexión específicos.

2. Giros cerrados en zanjas

Las curvas cerradas aumentan la tensión y el riesgo de daños.

3. Exceso de tensión durante la instalación

Tirar de los cables con demasiada fuerza reduce el radio de curvatura efectivo.

4. Manipulación inadecuada de cables blindados

Los cables armados requieren un cuidado especial debido a su menor flexibilidad.

Consideraciones sobre el producto para el rendimiento de flexión

La selección del cable desempeña un papel fundamental en las prestaciones de flexión.

Los cables de exterior de alta calidad están diseñados para equilibrar:

• flexibilidad
• resistencia mecánica
• resistencia medioambiental

En instalaciones exigentes, los contratistas suelen elegir cable de fibra óptica blindado de larga duración para proyectos de despliegue subterráneo para garantizar tanto la protección como la estabilidad estructural.

Conclusión

El radio de curvatura es un parámetro fundamental en la instalación subterránea de cables de fibra óptica. Mantener el radio correcto previene la pérdida de señal, evita daños estructurales y garantiza la fiabilidad de la red a largo plazo.

Al comprender las diferencias entre los límites de flexión estáticos y dinámicos, seleccionar las estructuras de cable adecuadas y seguir las prácticas de instalación correctas, los ingenieros de redes pueden reducir significativamente el riesgo de fallos en los sistemas de fibra subterráneos.
