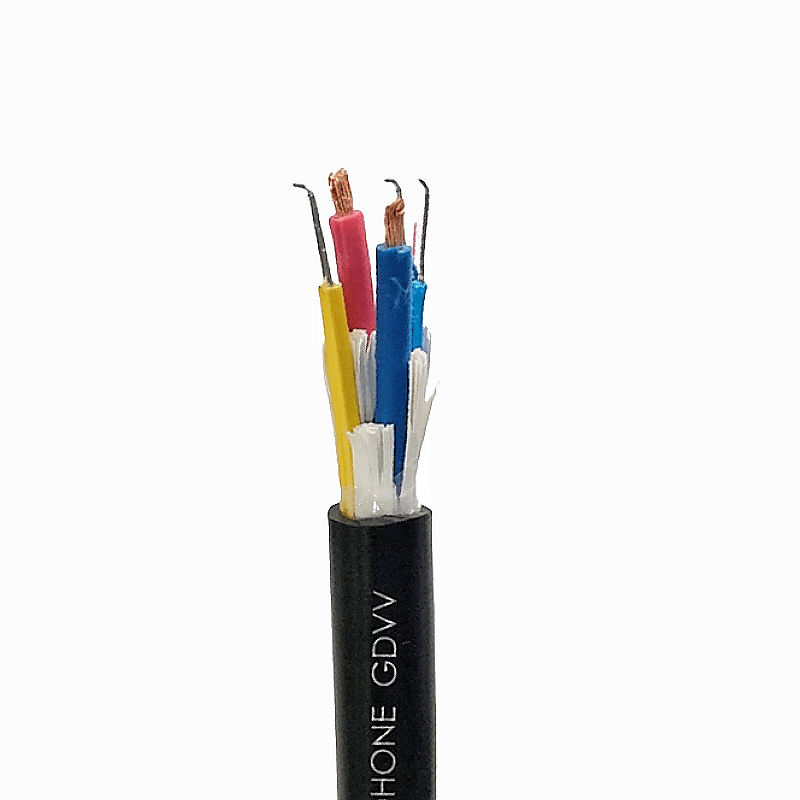

Cable de alimentación de fibra híbrida GDVV

El cable híbrido de fibra óptica GDVV combina unidades dobles de fibra de caída tipo arco y cables eléctricos de cobre en una estructura de cable unificada. Este diseño permite la transmisión simultánea de datos de alta velocidad y el suministro eléctrico, especialmente para RRU 5G, cámaras de vigilancia y otros dispositivos remotos que requieren tanto conectividad como alimentación. Su estructura plana y compacta simplifica la instalación en vías o conductos restringidos.

1. Estructura y diseño

• Unidades de fibra:

  • Contiene dos cables de bajada tipo arco, cada uno con 1 a 2 núcleos (normalmente fibras G.657.A1 o G.657.A2)

  • Cada cable tipo arco incluye:

    • Fibra ajustada

    • Elementos de resistencia FRP en ambos lados

    • Funda exterior de LSZH o TPU, Ignífugo y resistente a los rayos UV

• Conductores de potencia:

  • Dos o más hilos de cobre, típicamente 2,5 mm² a 6 mm², estañado o desnudo

  • Se utiliza para alimentar RRU, cámaras o dispositivos PoE

  • Tensión nominal: 300/500V o según sea necesario

• Estructura del cable:

  • Forma plana o en 8 con dos cables de arco óptico colocados en paralelo a los hilos de cobre

  • Reforzado con hilo de aramida para una mayor resistencia a la tracción

  • Todo el cable revestido con LSZH o TPU para protección en exteriores

• Chaqueta exterior:

  • Ignífugo, resistente a los rayos UV y a la abrasión

  • Color: normalmente negro; colores personalizados disponibles

• Dimensiones:

  • La anchura y el grosor varían en función del tamaño del conductor; normalmente 6-12 mm de ancho

2. Aplicaciones

• FTTA (fibra hasta la antena)

• Conexiones 5G/4G RRU

• Sistemas de vigilancia (CCTV, cámara PTZ)

• Postes inteligentes y nodos IoT

• Instalaciones exteriores en campus e industrias

• Cualquier escenario que requiera combo fibra + potencia de forma compacta

3. Ventajas

• Diseño todo en uno: Combina datos y alimentación en un solo cable híbrido
• Cables de caída de doble arco garantizar la redundancia de la fibra o la compatibilidad con varios dispositivos
• Perfil compacto y plano: Fácil enrutamiento a través de conductos, bandejas o soportes de pared
• Funda ignífuga y resistente a los rayos UV apto para uso interior/exterior
• Unidades ópticas totalmente dieléctricas: Seguro cerca de entornos de alta tensión
• Reduce los costes de mano de obra y material al eliminar la necesidad de cables separados de alimentación/fibra

4. Preguntas frecuentes

• P1: ¿Por qué utilizar dos cables tipo arco en lugar de un cable de fibra más grande?
  Utilizando dos cables de bajada tipo arco separados permite redundancia de fibra, conectividad multiservicio, o enrutamiento independiente a diferentes dispositivos (por ejemplo, RRU duales o cámara + sensor).
• P2: ¿Este cable es apto para su instalación en torres o postes exteriores?
  Sí. El Funda exterior de TPU/LSZH resiste los rayos UV, la lluvia y el desgaste mecánico, por lo que es ideal para FTTA y postes exteriores.
• P3: ¿Este cable puede transportar PoE (alimentación a través de Ethernet)?
  Si se combina con los dispositivos adecuados, sí. Sin embargo, el Los conductores de cobre suelen utilizarse para la corriente continua, no los datos de Ethernet. La fibra maneja los datos.
• P4: ¿Se pueden dividir las secciones de cobre y fibra al final?
  Sí. Los cables de proa y los cables de alimentación se pueden fácil de separar para terminaciones individuales.
• P5: ¿Ofrecen este cable preterminado?
  Sí. Ofrecemos servicios de terminación personalizados, incluyendo Conectores SC/LC en fibra y terminales precrimpados o cable desnudo en los núcleos de potencia.
