Instalar cable de fibra óptica cerca de líneas eléctricas es un desafío. El alto voltaje, la interferencia electromagnética, la exposición a rayos y el despliegue de vanos largos pueden dañar rápidamente cables inadecuados o aumentar los riesgos de mantenimiento.
Por eso muchas compañías de servicios públicos y contratistas de telecomunicaciones eligen el cable ADSS para el despliegue de fibra aérea en sistemas de transmisión y distribución de energía.
A diferencia de los cables aéreos metálicos tradicionales, el cable ADSS es completamente dieléctrico y autoportante, lo que lo hace muy adecuado para entornos de servicios eléctricos.
Si todavía estás comparando diferentes tipos de cables aéreos, comprender cómo elegir cable de fibra óptica aéreo puede ayudar a determinar si ADSS es la solución adecuada para su proyecto.
¿Qué es el cable ADSS para líneas eléctricas?
El cable ADSS es un cable de fibra óptica totalmente dieléctrico y autosoportado diseñado para instalación aérea cerca de líneas eléctricas sin requerir componentes de soporte metálicos.
Porque el cable ADSS no contiene metal conductor, ofrece:
- Excelente resistencia a EMI
- Mejor rendimiento de iluminación
- Capacidad de instalación de gran alcance
- Preocupaciones reducidas sobre la conexión a tierra
- Requisitos de bajo mantenimiento
Se usa comúnmente en:
- Comunicación por línea de transmisión
- Redes troncales de servicios públicos
- Sistemas de red inteligente
- Comunicación de distribución de energía rural
¿Qué es el cable ADSS?
El cable ADSS (Auto-soportado Dieléctrico Integral) es un cable de fibra óptica aéreo que soporta su propio peso sin cables mensajeros metálicos ni componentes de puesta a tierra.
A diferencia del cable de Figura 8, el ADSS utiliza elementos de resistencia de hilo de aramida en lugar de alambre de soporte de acero.
Si necesita una introducción más amplia a los sistemas de cables aéreos, comprenda cable de fibra óptica aéreo ayuda a explicar cómo se adapta ADSS al despliegue de redes aéreas.

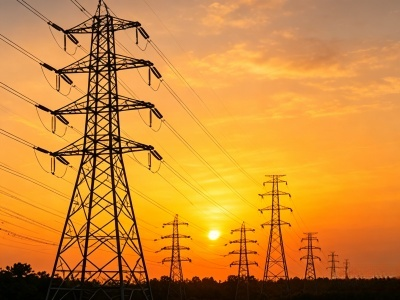

Por qué se utiliza el cable ADSS cerca de las líneas eléctricas
El cable ADSS se usa ampliamente cerca de las líneas eléctricas porque su estructura no metálica minimiza la interferencia electromagnética y mejora la seguridad eléctrica.
Los cables aéreos metálicos tradicionales pueden experimentar:
- Corriente inducida
- Seguimiento eléctrico
- Complicaciones de puesta a tierra
- Inestabilidad de señal
El cable ADSS evita estos problemas porque no contiene componentes metálicos conductores.
Muchos operadores de servicios públicos utilizan Cable ADSS para línea eléctrica sistemas de comunicación para mejorar la fiabilidad de la transmisión a larga distancia.
Aplicaciones Principales del Cable ADSS en Sistemas Eléctricos
El cable ADSS se usa ampliamente en la infraestructura de comunicación de servicios públicos.
Comunicación por Línea de Transmisión
El cable ADSS se instala comúnmente a lo largo de rutas de transmisión de alto voltaje para proporcionar comunicación entre subestaciones y centros de control.
Este tipo de cable de fibra para línea de transmisión soporte de despliegue:
- Sistemas SCADA
- Comunicación de protección de relés
- Monitoreo de la red
- Transmisión de datos de servicios públicos

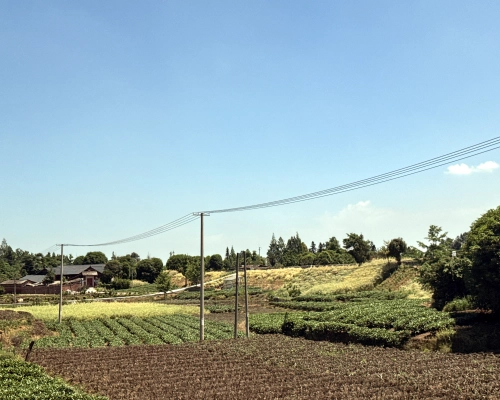

Comunicación de la red de distribución

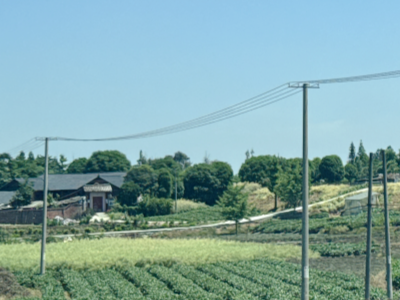

El cable ADSS también se utiliza en redes de distribución de media tensión donde ya existen postes de servicios públicos.
Comparado con el despliegue de fibra subterránea, la instalación aérea de ADSS suele ser:
- Más rápido
- Menor costo
- Más fácil de mantener
Esto hace que ADSS sea adecuado para:
- Banda ancha rural
- Redes de servicios públicos inteligentes
- Sistemas de comunicación industrial

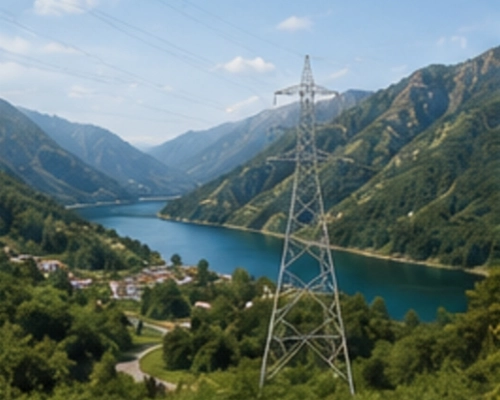

Despliegue Montañoso de Gran Alcance

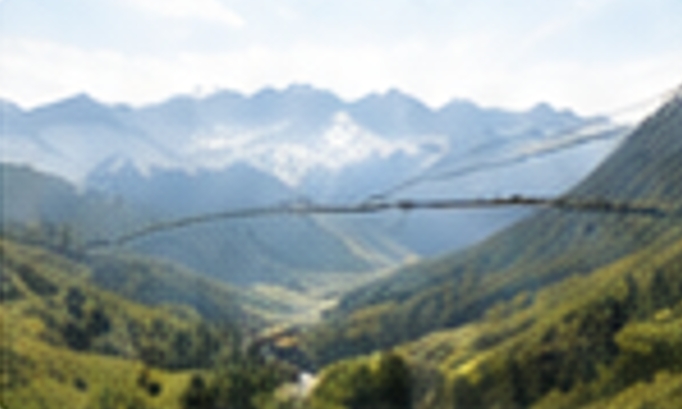

El cable ADSS funciona bien en terrenos montañosos y difíciles porque soporta largos vanos aéreos sin cables mensajeros de acero.
Su estructura ligera reduce la caída y el estrés mecánico en largas distancias.
Muchos contratistas de servicios públicos seleccionan ADSS como solución de fibra de línea eléctrica para valles, ríos, autopistas y rutas de transmisión remotas.

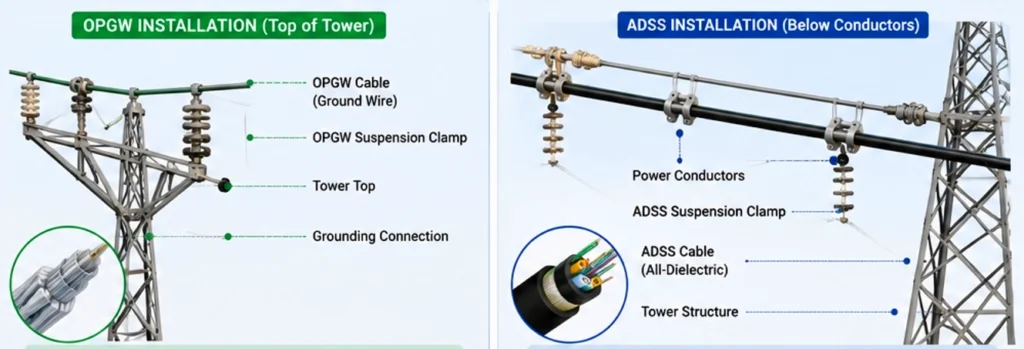

ADSS vs OPGW para comunicaciones de líneas eléctricas
El cable ADSS se instala debajo de las líneas eléctricas como un cable de comunicación autoportante, mientras que el cable OPGW se instala en la parte superior de las torres de transmisión como parte del sistema de puesta a tierra.
Ambos cables se utilizan en sistemas de comunicación de servicios públicos, pero sus métodos de instalación y aplicaciones son diferentes.
| Característica | Cable ADSS | Cable OPGW |
|---|---|---|
| Estructura | Dieléctrico | Cable de tierra metálico |
| Posición de instalación | Debajo de los conductores | Cima de la torre |
| Conductividad eléctrica | No metálico | Conductor |
| Complejidad de la instalación | Baja | Más alto |
| Aplicación Típica | Distribución y transmisión | Transmisión de alto voltaje |
Si su proyecto involucra sistemas de puesta a tierra de torres de transmisión, comprender las diferencias en la instalación de OPGW es importante antes de seleccionar el tipo de cable.
Factores Técnicos al Elegir Cable ADSS
Varios factores de ingeniería afectan la selección del cable ADSS en entornos de servicios públicos.

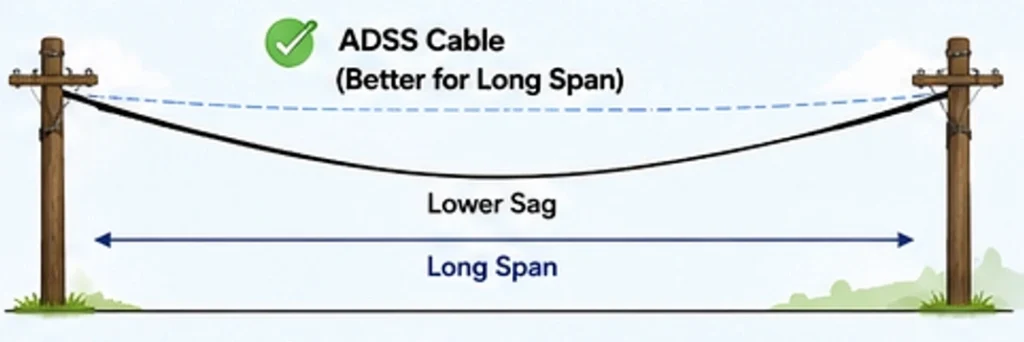

Longitud
Los vanos aéreos más largos requieren una mayor resistencia a la tracción y una menor flecha del cable.
Recomendaciones Generales
| Distancia de tramo | Tipo ADSS recomendado |
|---|---|
| Menos de 100m | ADSS Estándar |
| 100–300 m | ADSS de tramo medio |
| Más de 300m | ADSS de gran vano |

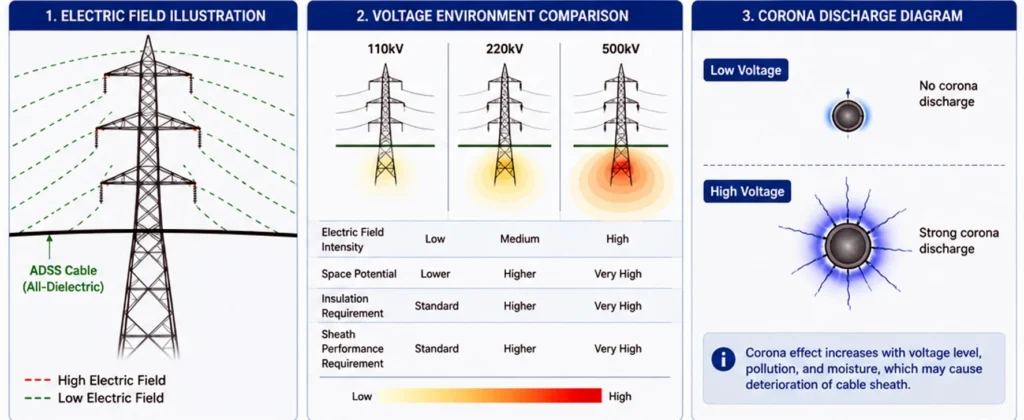

Entorno de voltaje
Los entornos de mayor voltaje requieren una mejor resistencia al rastreo y un mejor rendimiento de la cubierta.
Los factores importantes incluyen:
- Potencial espacial
- Intensidad del campo eléctrico
- Efecto corona
- Nivel de contaminación
Esto es especialmente importante en los sistemas de transmisión de 110kV, 220kV y 500kV.

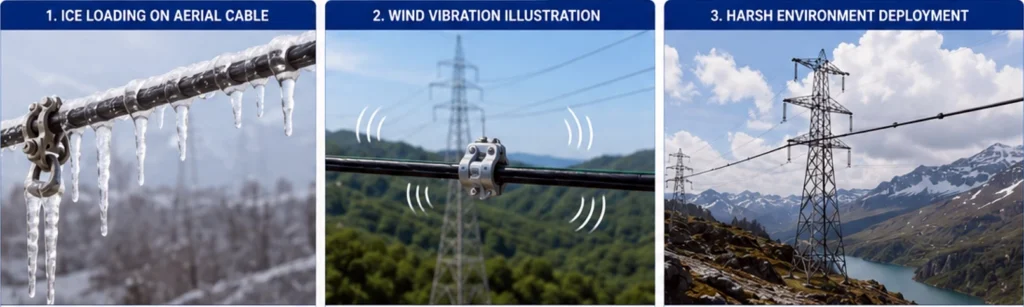

Condiciones meteorológicas
El viento, la carga de hielo, los rayos y la exposición a los rayos UV afectan la vida útil y el rendimiento del cable ADSS.
El cable ADSS se selecciona comúnmente para entornos exteriores hostiles porque ofrece:
- Buena resistencia a la intemperie
- Resistencia a la corrosión
- Estructura ligera
- Rendimiento estable a largo plazo

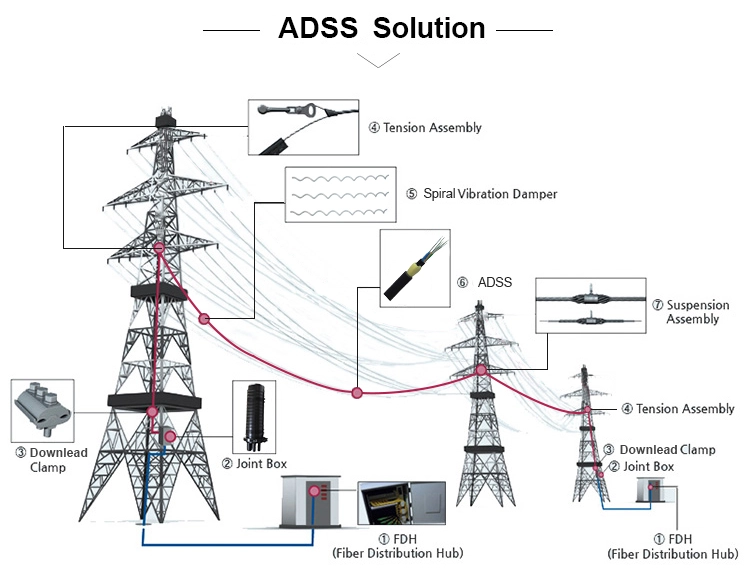

Consideraciones de Instalación de ADSS
La selección adecuada del hardware es fundamental para una instalación segura y confiable de ADSS cerca de líneas eléctricas.
El hardware de instalación común incluye:
- Abrazaderas de suspensión
- Abrazaderas de tensión de tope
- Amortiguadores de vibración en espiral
- Varillas de armadura
Comprender instalación de cable de fibra óptica aéreo los requisitos ayudan a reducir el estrés de la instalación y mejorar la confiabilidad a largo plazo.
Factores Importantes de Instalación
- Espaciado de postes
- Cálculo de tensión
- Control de sag
- Protección contra vibraciones
- Distancia mínima a los conductores
IMPORTANTE:
Utiliza fotos de hardware reales en lugar de iconos genéricos siempre que sea posible.
Errores Comunes en el Despliegue de Líneas Eléctricas ADSS
Los errores comunes en la instalación de ADSS incluyen:
- Cálculo de vano incorrecto
- Selección incorrecta de abrazadera
- Distancia insuficiente entre conductores
- Ignorando los efectos del campo eléctrico
- Poca protección contra vibraciones
Estos errores pueden aumentar:
- Daños en la vaina
- Inestabilidad de señal
- Cable hundido
- Coste de mantenimiento
Preguntas frecuentes sobre cable ADSS para líneas eléctricas
¿Se puede instalar el cable ADSS directamente en postes de energía?
Sí. El cable ADSS está diseñado específicamente para instalación aérea en postes de servicios públicos y estructuras de transmisión sin cables mensajeros metálicos.
¿Por qué el cable ADSS es mejor cerca de las líneas eléctricas?
El cable ADSS es mejor cerca de las líneas eléctricas porque no es metálico y es altamente resistente a las interferencias electromagnéticas y a la corriente inducida.
¿Cuál es la diferencia entre el cable ADSS y el OPGW?
El cable ADSS es un cable de comunicación autosoportado instalado debajo de los conductores, mientras que el cable OPGW funciona como cable de puesta a tierra y cable de comunicación óptica en las cimas de las torres.
¿Qué vano puede soportar el cable ADSS?
La capacidad de vano del cable ADSS depende del diseño del cable, pero los modelos de vano largo pueden soportar instalaciones que superan los 1000 metros en algunos proyectos de servicios públicos.
¿Requiere el cable ADSS puesta a tierra?
No. El cable ADSS no requiere puesta a tierra porque no contiene componentes metálicos conductores.
¿Cuánto tiempo dura el cable ADSS en exteriores?
El cable ADSS instalado correctamente puede operar típicamente durante 20–30 años en entornos de servicios públicos exteriores.
Conclusión
El cable ADSS se ha convertido en una de las soluciones de fibra aérea más utilizadas para redes de comunicación de servicios públicos, ya que combina seguridad eléctrica, capacidad de vano largo y rendimiento de bajo mantenimiento.
Es especialmente adecuado para:
- Comunicación de transmisión de energía
- Redes de distribución de servicios públicos
- Despliegue aéreo rural
- Instalación de luces de largo alcance
- Ambientes exteriores hostiles
En comparación con los cables aéreos metálicos tradicionales, los ADSS ofrecen un rendimiento de comunicación más seguro y estable cerca de infraestructuras de alto voltaje.
